Сколько кубов газа уходит на один цикл полимеризации?

Газовая камера 8–9 м³ с горелкой 40 кВт за полный цикл прогрев плюс выдержка сжигает 4–6 м³ природного газа. Из них около 3,5 м³ идёт на разогрев за 40 минут, остальное на компенсацию потерь за 20 минут выдержки. На сжиженном пропане тот же цикл это 1,7–2,4 кг из баллона.

Как перевести киловатты горелки в кубометры газа в час?

Теплотворность природного газа около 9,5 кВт·ч в кубометре. Мощность горелки в кВт делят на 9,5 и на КПД горелки 0,9, получают расход в м³/час на полной мощности. Горелка 40 кВт при полной подаче ест 40 ÷ 9,5 ÷ 0,9 = 4,7 м³/час. На выдержке подача падает в разы, до 0,6–1 м³/час.

Сколько стоит один цикл на газе в рублях?

При тарифе на природный газ для юрлиц 7,5–8,5 руб за м³ цикл на 4–6 м³ обходится в 30–50 руб. Тот же цикл на электричестве при тарифе 6,9 руб/кВт·ч стоит 100–130 руб. Газ в деньгах дешевле в 2,5–3,5 раза, если у вас подведена магистральная труба.

Газ выгоднее электричества по деньгам?

Магистральный природный газ дешевле электричества в 2,5–3,5 раза за один и тот же цикл: 30–50 руб против 100–130 руб. Сжиженный пропан из баллонов выгоду теряет: при цене 30–35 руб за кг цикл на 2 кг стоит 60–70 руб, почти как электричество. Расклад зависит от того, есть ли у вас труба или только баллоны.

Какая теплотворность у природного газа и пропана?

Природный газ по нижней теплоте сгорания около 9,5 кВт·ч в кубометре или 34 МДж/м³. Сжиженный пропан-бутан 12,8 кВт·ч в килограмме или 46 МДж/кг. Пропан энергоёмче на единицу массы, но дороже за эту же энергию, поэтому баллоны проигрывают трубе по себестоимости цикла.

Почему газовая горелка не отдаёт весь газ в тепло камеры?

КПД газовой камеры 75–85% против 95–98% у электрической. Часть тепла уносят продукты сгорания через дымоход, ещё часть теряется на неполном сгорании при плохой настройке. Поэтому расчётный расход газа умножают на 1,2–1,3, чтобы получить реальный по счётчику. Электричество греет напрямую без потерь на дымоход.

Как посчитать себестоимость цикла на газе для своей камеры?

Мощность горелки в кВт переведите в м³/час делением на 9,5 и на КПД 0,85. Умножьте на время разогрева в часах, добавьте расход выдержки (0,6–1 м³/час на время выдержки), накиньте коэффициент 1,25 на потери дымохода. Итог в м³ умножьте на тариф из договора с газовиками. Готовая методика с таблицей ниже в статье.

Главная / Экономика

Расход газа газовой камеры: расчёт себестоимости цикла

Короткий ответ

Газовая камера 8–9 м³ с горелкой 40 кВт за полный цикл сжигает 4–6 м³ природного газа. При тарифе 8 руб/м³ это 32–48 руб за прогон против 100–130 руб на электричестве. Магистральный газ дешевле в 2,5–3,5 раза, но только при подведённой трубе: баллонный пропан по цене 30–35 руб/кг почти догоняет электричество. Расчёт строится на теплотворности газа 9,5 кВт·ч/м³ и КПД камеры 75–85%.

Кубометр природного газа отдаёт при сгорании 9,5 кВт·ч тепла и стоит для юрлица около 8 руб. Тот же 1 кВт·ч из розетки стоит 6,9 руб. То есть тепло из трубы дешевле розеточного в семь раз на единицу энергии. Вычесть из этой разницы потери дымохода и получится реальная экономия газовой камеры. Ниже расход цикла разобран через мощность горелки, теплотворность и КПД, с таблицей и примером, чтобы посчитать себестоимость своей камеры в рублях, а не смотреть в чужие обещания.

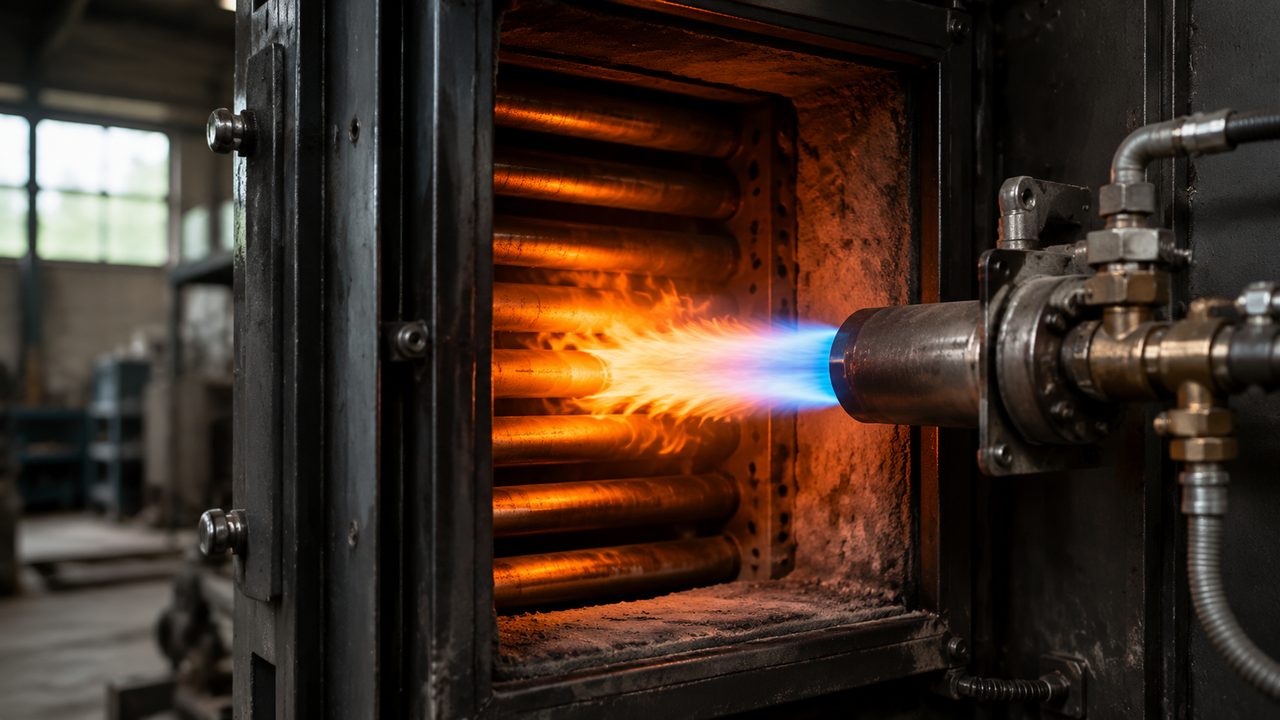

Газовая горелка камеры полимеризации и бытовой газовый счётчик во время рабочего цикла — fig.01 · счётчик фиксирует расход газа за прогрев плюс выдержку, из него и считают себестоимость

01 / теплотворностьЧто такое кубометр газа в киловаттах

Газ покупают в кубометрах, а тепло меряют в киловатт-часах. Мост между ними это теплотворность. Природный газ по нижней теплоте сгорания даёт около 9,5 кВт·ч с кубометра, или 34 МДж/м³. Точная цифра в паспорте поставщика гуляет в диапазоне 9,2–9,8 кВт·ч/м³ в зависимости от состава, для расчёта берут 9,5.

Сжиженный пропан-бутан считают по массе: 12,8 кВт·ч с килограмма, или 46 МДж/кг. Он энергоёмче газа из трубы на единицу массы, но и дороже за ту же энергию. Именно поэтому баллоны проигрывают магистрали в себестоимости цикла, хотя по теплу килограмм пропана мощнее кубометра метана.

Почему берут нижнюю теплоту сгорания, а не высшую?

Высшая теплота учитывает тепло от конденсации водяного пара в продуктах сгорания. В обычной газовой камере пар улетает в дымоход горячим и это тепло не используется, поэтому в расчёт идёт нижняя теплота 9,5 кВт·ч/м³. Конденсационные котлы ловят этот пар, но в камерах полимеризации таких горелок не ставят.

02 / формулаПеревод мощности горелки в кубы в час

Горелку подбирают по мощности в киловаттах так же, как ТЭНы. Для камеры 8–9 м³ ставят горелку 35–50 кВт. Чтобы узнать её аппетит в кубометрах, мощность делят на теплотворность и на КПД горелки:

Расход, м³/час = мощность (кВт) ÷ 9,5 ÷ КПД. При КПД горелки 0,9 горелка 40 кВт на полной подаче ест 40 ÷ 9,5 ÷ 0,9 = 4,7 м³/час. Это пиковый расход, он держится только на разогреве, когда пламя работает на максимум.

Горелка	Расход природного газа	Расход пропана
30 кВт	3,5 м³/час	2,6 кг/час
40 кВт	4,7 м³/час	3,5 кг/час
50 кВт	5,8 м³/час	4,3 кг/час

На выдержке всё иначе. Горелка переходит в режим поддержания и подаёт газ короткими вспышками по сигналу терморегулятора. Средний расход падает до 0,6–1 м³/час у утеплённой камеры, потому что нужно компенсировать только потери тепла через стенки, а не гнать температуру вверх. Про выбор мощности нагрева подробно в статье какой ТЭН для камеры полимеризации, принцип подбора горелки тот же.

03 / КПДКуда газовая камера теряет тепло

Электрический ТЭН отдаёт в камеру почти всё: КПД 95–98%. Газовая горелка так не умеет, у неё КПД камеры 75–85%. Главная утечка это дымоход: продукты сгорания уходят наружу горячими, унося 10–18% тепла. Ещё часть теряется при неполном сгорании, если горелка настроена бедно или богато по смеси.

На практике это значит, что расчётный расход газа надо умножить на 1,2–1,3, чтобы получить реальную цифру по счётчику. Горелка, которая по формуле должна дать 4 м³ за цикл, в жизни спалит 4,8–5,2 м³. Хорошо настроенная горелка с правильным соотношением газ-воздух и утеплённым дымоходом держится ближе к нижней границе.

Дымоход это статья расхода, а не мелочь

Слишком широкая или неутеплённая труба дымохода вытягивает тепло из камеры даже на выдержке, работая как насос. Диаметр дымохода ставят по паспорту горелки, не шире. Заужать тоже нельзя: продукты сгорания должны уходить свободно, иначе горелка задохнётся и даст копоть на деталях.

04 / расчётСобираем себестоимость цикла целиком

Считаем реальный цикл газовой камеры 8,6 м³, горелка 40 кВт, режим 200 °C. Прогрев с холода занимает 40 минут, выдержка 20 минут. Складываем по фазам.

Фаза цикла	Расчёт	Природный газ, м³
Прогрев (40 мин, полная подача)	4,7 м³/ч × 0,67 ч	3,1
Выдержка (20 мин, поддержание)	0,9 м³/ч × 0,33 ч	0,3
Запас на дымоход и КПД	×1,25 на весь расход	+0,85
Итого за цикл		4,25 м³

Расчётные 4,25 м³ на утеплённой камере с настроенной горелкой. При неплотной двери, широком дымоходе и грубой настройке реально выходит 5–6 м³ за прогон. Перевод в деньги: при тарифе на природный газ для юрлиц 8 руб/м³ цикл стоит 34–48 руб. Если в прогоне 15 деталей, себестоимость по газу это 2,3–3,2 руб на изделие. Против 7–12 руб на электричестве заметно меньше.

А если газ баллонный, а не из трубы?

Тот же цикл на пропане это 4,25 м³ × 0,74 = 3,1 кг с поправкой на теплотворность, или около 2 кг с учётом что пропан энергоёмче. При цене баллона 30–35 руб/кг цикл стоит 60–70 руб. Дешевле электричества, но разница уже не в разы, а процентов на 30–40. Плюс возня с заправкой и заменой баллонов.

Таблица расчёта расхода газа по фазам цикла камеры полимеризации с суммой в кубометрах — fig.02 · расход цикла складывается из прогрева, выдержки и запаса на дымоход

05 / сравнениеГаз против электричества в рублях

Сравнивать надо не кубы с киловаттами, а рубли с рублями за один и тот же цикл. Электрическая камера того же объёма тратит 15–19 кВт·ч на цикл, газовая 4–6 м³. Переводим оба в деньги по тарифам 2026 года.

Источник	Расход на цикл	Тариф 2026	Рубли за цикл
Электричество (1 зона)	15–19 кВт·ч	6,9 руб/кВт·ч	104–131 руб
Природный газ из трубы	4–6 м³	8 руб/м³	32–48 руб
Сжиженный пропан, баллон	1,7–2,4 кг	32 руб/кг	54–77 руб

Магистральный газ выигрывает в 2,5–3,5 раза за цикл. Баллонный пропан выигрыш почти съедает: он дешевле розетки процентов на 30–40, но проигрывает по удобству. Полный разбор, когда какой тип камеры окупается с учётом стоимости подключения газа, в статье газовая или электрическая камера. Электрический счёт по фазам разобран в статье сколько электричества потребляет камера.

В сравнении не забудьте подключение газа

Газ дешевле в цикле, но подвод трубы к цеху стоит от 150 000 до 600 000 руб с проектом и врезкой, плюс дымоход и автоматика безопасности. Электрическую камеру подключают кабелем за 30 000–80 000 руб. Экономия на цикле 70–90 руб отбивает подключение только при большом потоке: от 2000–5000 циклов, это годы работы.

06 / потериЧто раздувает расход газа сверх расчёта

Реальный расход почти всегда выше расчётного, и виноваты четыре вещи. Первая это утепление корпуса. Тонкая изоляция 50 мм вместо 100 мм удваивает расход на выдержке, горелка вынуждена молотить чаще. Про толщину слоя в статье температура и время полимеризации есть привязка к режиму.

Вторая это настройка горелки. Богатая смесь коптит и жжёт газ впустую, бедная не даёт мощности и растягивает прогрев. Третья это дымоход: широкая труба тянет тепло на выдержке. Четвёртая это холодный старт каждый раз. Как и на электричестве, повторный прогон по горячей камере дешевле: не нужно греть массу корпуса заново, расход падает до 2–3 м³ против 4–6 м³ на первом прогоне.

Насколько дешевле второй прогон подряд?

После первого цикла корпус камеры раскалён до 200 °C. Второй прогон по горячей это только выдержка плюс компенсация потерь на открытой двери, около 2–3 м³ газа против 4–6 м³ на холодном старте. Смена из трёх прогонов подряд без остывания стоит не 12–18 м³, а 8–12 м³. Экономия 30–35% без вложений, только за счёт планирования очереди.

07 / нагрузкаСебестоимость на деталь и полная садка

Расход газа за цикл почти не зависит от того, сколько деталей внутри: корпус камеры надо разогреть в любом случае. Значит, себестоимость покраски одной детали падает пропорционально загрузке. Пустая камера ради одной детали это те же 4–6 м³ на изделие вместо 0,3 м³ при полной садке.

В деньгах на газе разница выглядит так: полная садка 15 деталей даёт 2,5–3 руб газа на изделие. Одна деталь в пустой камере это все 34–48 руб цикла на неё одну. Поэтому даже на дешёвом газе партии копят до полной садки, иначе экономия против электричества тает. Полное сравнение экономики типов нагрева собрано в разборе газовая или электрическая камера.

Загрузка	Газ на цикл	Газ на деталь	Рубли на деталь
Полная садка, 15 шт	5 м³	0,33 м³	2,7 руб
Половина, 7 шт	4,5 м³	0,64 м³	5,1 руб
Одна деталь	4 м³	4 м³	32 руб

Инженер с платёжкой за газ считает себестоимость цикла камеры полимеризации на калькуляторе — fig.03 · себестоимость на деталь падает пропорционально загрузке камеры

Методика цельно выглядит так: мощность горелки переводите в м³/час делением на 9,5 и на КПД, умножаете на время фаз, накидываете ×1,25 на дымоход и на тариф из договора. Три дешёвые меры бьют по расходу сильнее всего: настроить горелку по дымовым газам, не остужать камеру между партиями и грузить полную садку. Точный итог даёт счётчик: показания до и после одного цикла и есть ваш расход со всеми утечками.
