Псевдоожиженный слой: нанесение порошка окунанием

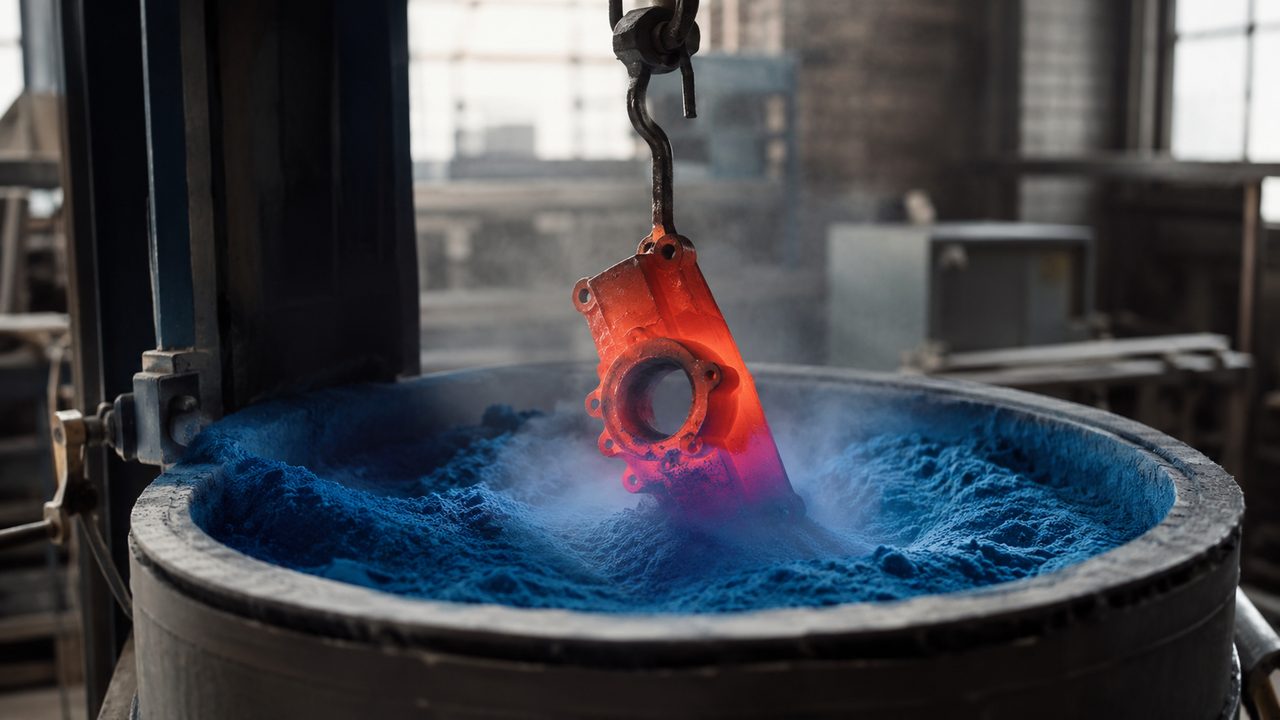

Это два разных способа положить порошок, и толщина у них отличается в разы. Окунание в кипящий слой даёт 250–500 мкм за одно погружение: деталь греют выше точки плавления порошка и опускают в ванну, где порошок кипит от сжатого воздуха и мгновенно оплавляется на металле. Электростатика даёт тонкий декор 60–100 мкм и точный цвет на холодной детали. Толстый антикор, диэлектрик, защита арматуры и решёток идут в окунание. Ровный цвет и тонкая плёнка остаются за пистолетом.
Велостойку из прутка окунают в кипящий слой на 30 секунд и получают 750 мкм покрытия за один заход. Пистолетом такой слой не положить: чтобы набрать столько, придётся красить в пять-шесть проходов с промежуточным оплавлением, и всё равно на кромках получишь наплывы. Разница не в аккуратности маляра, а в самой физике переноса. В окунании порошок липнет на тепло металла, в напылении держится на статическом заряде, и из этого следует всё остальное: толщина, цвет, тип детали, набор оборудования.
Что происходит в ванне: порошок как кипящая жидкость
Дно ванны не сплошное, а пористое: мембрана из спечёного полиэтилена, керамики или плотной ткани. Снизу через это дно ровным фронтом подают сжатый воздух малого давления. Пока поток слабый, порошок лежит на дне неподвижно. Как только скорость воздуха доходит до порога псевдоожижения, сила потока уравновешивает вес частиц, и слой «вскипает»: частицы всплывают, разъезжаются, порошок начинает течь и пузыриться точно как кипящая жидкость. Отсюда два имени одного метода: псевдоожиженный слой и кипящий слой.
Порог этот считают через минимальную скорость псевдоожижения. Для мелких порошков она пропорциональна квадрату диаметра частицы: чуть крупнее помол, и режим воздуха уже заметно другой. Поэтому порошок для окунания мелют грубее, чем 30–50 мкм для электростатики: слишком мелкий пылит, слипается и кипит неровно. При газовом псевдоожижении слой расширяется в 1,8–1,9 раза по высоте, при добавлении вибрации доходит до 2,8 раза. Кипит слой без нагрева: воздух комнатный, всё тепло приносит сама деталь.
Развилка: когда окунание, когда пистолет
Выбор метода начинается не с краски, а с вопроса, что за деталь и зачем её красят. Дальше вилка расходится жёстко.

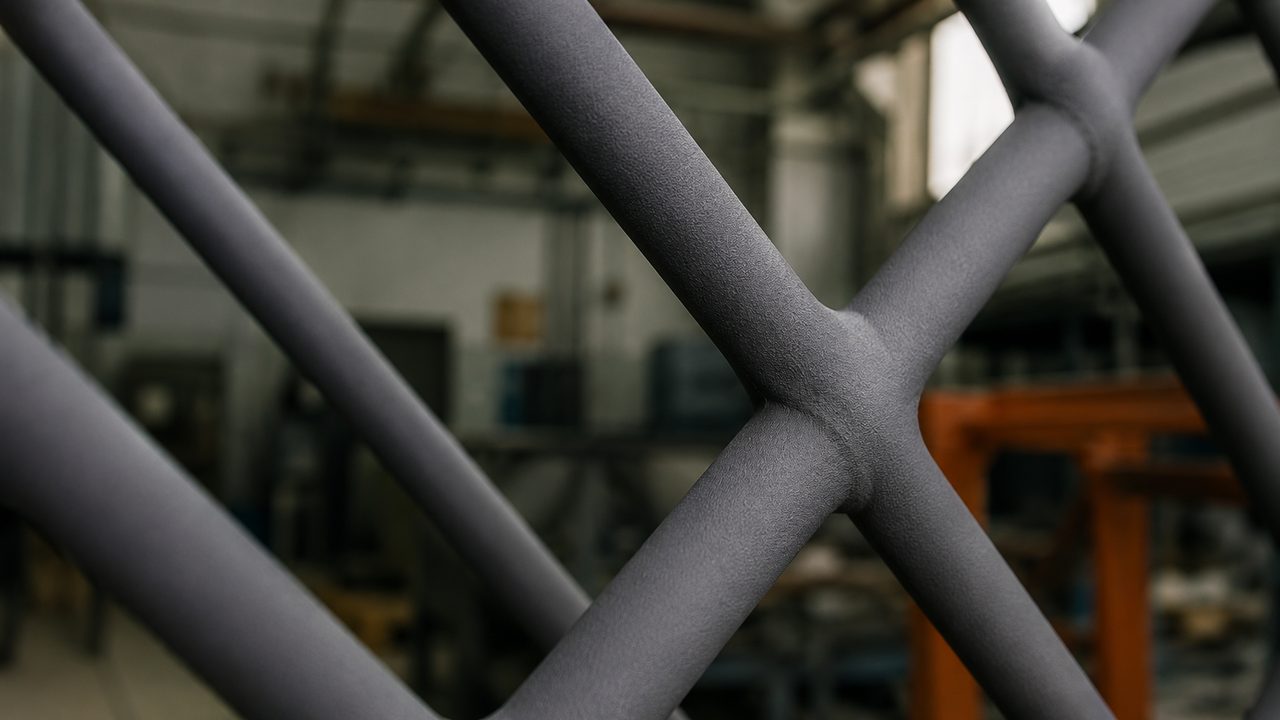

- Нужен толстый защитный слой (антикор на улице, футеровка, изоляция арматуры, посудомоечные корзины, решётки, проволочные изделия): бери окунание. 250–500 мкм за проход, сплошная плёнка без пор, стойкость к среде и истиранию.
- Нужен диэлектрик (обмотки, шины, трансформаторы, конденсаторы): тоже окунание. Толстый нейлон или эпоксид изолируют ток, тонкая напылённая плёнка тут не работает.
- Нужен точный цвет и тонкий декор (мебель, фасады, диски, корпуса): это электростатика. 60–100 мкм, ровный оттенок, глянец в допуске.
- Сложная геометрия с глухими углами: чаще электростатика, но у неё вылезают фарадеевы клетки, углубления и полости прокрашиваются хуже. Окунание в этом смысле честнее, порошок затекает везде, где горячий металл.
Правило простое: сначала реши, покрытие декоративное или защитное. Декор и цвет отдай пистолету и тонкому слою. Защита, толщина, диэлектрик уходят в окунание. Пытаться окунанием сделать «красиво и тонко» так же бесполезно, как напылением набрать полмиллиметра антикора.
практика выбора метода под задачу
Таблица сравнения по критериям
| Критерий | Окунание в кипящий слой | Напыление пистолетом |
|---|---|---|
| Толщина за проход | 250–500 мкм, до 2,5 мм в несколько заходов | 60–100 мкм |
| Как держится порошок | плавится на горячей детали | статический заряд на холодной |
| Тип порошка | термопласты: ПЭ, ПВХ, нейлон; эпоксид под антикор | термореактивные: эпокси, полиэфир |
| Перенос материала | ~100 %, отходов почти нет | 60–70 % первично, остальное в рекуператор |
| Оборудование | печь нагрева детали + ванна с воздухом | пистолет, генератор заряда, рекуператор |
| Точность цвета и глянец | функциональное покрытие, цвет держать трудно | ровный цвет, декоративный глянец |
| Где выигрывает | антикор, диэлектрик, толстый слой на арматуре и сетке | декор, тонкая плёнка, точный оттенок |
Есть промежуточный вариант, электростатический кипящий слой: над ванной заряжают облако порошка, деталь заземляют и НЕ греют заранее. Он даёт тонкий слой ближе к напылению, а не толстый как обычное окунание, и путать его с классическим погружением не стоит. Про то, как вообще толщина набирается слоями, есть отдельный разбор толщины и числа слоёв.
Температура и время: где метод капризничает
Толщина в окунании задаётся не расходом краски, а тем, сколько тепла деталь принесла в слой и как долго провисела в порошке. Отсюда и главная сложность метода: держать эти два параметра стабильными.
| Порошок | Прогрев детали | Логика |
|---|---|---|
| Эпоксид | 200–260 °C | чуть выше точки плавления смолы |
| Полиэтилен | 230–320 °C | термопласт, растекается от тепла |
| Нейлон (полиамид) | 280–370 °C | высокая точка плавления |
Реальные режимы с производства: стеллаж холодильника греют 6 мин при 260 °C и окунают на 6 секунд; велостойку под 750 мкм держат 6 мин при 288 °C и окунают на 30 секунд; толстый пруток хватает прогреть до 120 °C. Плёнка нарастает быстрее всего в первые 125 мкм, потом медленнее по мере остывания металла. И тут вылезают минусы:
- массивная деталь и тонкий лист греются с разной скоростью, толщина по детали гуляет;
- тонкая деталь остывает за секунды, окно нанесения короткое, не успел и недобрал слой;
- где металл горячее (толстые узлы), там плёнка толще, кромки могут перебрать;
- влажный порошок в ванне плохо кипит и комкуется, слой надо просеивать и держать сухим.
Именно поэтому температуру меряют по самой детали, а не по воздуху печи. Как это делать пирометром или термопарой, разобрано в материале про контроль температуры детали. Общая логика режимов нагрева и выдержки разобрана в статье про температуру и время полимеризации.
Адгезия и металл: что портит окунание
Толстая плёнка не спасает от плохой подготовки. Если металл жирный или ржавый, горячий порошок ляжет, но держаться будет за грязь, а не за сталь, и толстый слой отойдёт целым лоскутом. Литьё и оцинковка добавляют своих хлопот: пористый чугун газит при нагреве, цинк меняет поведение при высоких температурах прогрева. Про это есть разбор полимеризации алюминия, оцинковки и литья, а типичные причины, когда порошок вообще не липнет и адгезия низкая, вынесены отдельно. Если планируете ванну кипящего слоя как часть участка вместе с печью, посмотрите заодно сборку камеры полимеризации своими руками: печь предварительного нагрева и камера отверждения по требованиям близки.
