Выдержит ли порошковая краска нагрев тормозного суппорта?

Да, если суппорт не идёт в трек. Тело суппорта при городской езде держится около 120 °C, а полиэфирный порошок полимеризуется при 180–200 °C, то есть покрытие уже прошло нагрев выше рабочего. Проблемы начинаются только при агрессивной езде, когда суппорт выходит на 150–200 °C: тут нужен высокотемпературный порошок.

До какой температуры греется тормозной суппорт?

В городе тело суппорта редко превышает 120 °C. При агрессивном торможении и на треке поверхность выходит на 150–163 °C. Выше 200 °C уже страдают уплотнения поршня, а не только краска. Диск при этом раскалён до 500–700 °C, но до суппорта доходит малая часть этого тепла.

Почему белый суппорт после покраски пожелтел?

Желтеет пигмент, а не смола. Светлые цвета (белый, жёлтый, серебро) при перегреве выше 200 °C меняют оттенок. Если ставили обычный архитектурный полиэфир и потом гоняли по горному серпантину или на треке, суппорт мог прогреться до критичной точки. Для светлых цветов на активной езде берут высокотемпературный порошок.

Нужно ли снимать суппорт для порошковой покраски?

Обязательно. Печь полимеризации греет деталь до 180–200 °C, а это убивает резиновые уплотнения, пыльники и тормозную жидкость. Поршень, манжеты и пыльники вынимают, суппорт красят пустым. Красить прямо на машине можно только аэрозольной жаростойкой эмалью без печи.

Что лучше для суппортов: порошок или жаростойкая эмаль?

Порошок даёт более толстое и стойкое к сколам покрытие, но требует снятия суппорта и печи. Жаростойкая эмаль вроде CERTA держит до 800 °C и наносится на машине без печи, но слой тоньше и легче царапается. Для аккуратного результата на снятом суппорте выбирают порошок, для быстрой освежёнки на месте берут эмаль.

При какой температуре полимеризовать порошок на суппорте?

Стандартный режим для полиэфира: 180–200 °C, выдержка 15–20 минут по прогретому металлу. Чугунный суппорт тяжёлый, прогревается 20–30 минут, только потом идёт отсчёт выдержки. Ориентируйтесь на температуру металла по пирометру, а не на воздух в камере.

Держит ли порошок реагенты и тормозную пыль?

Держит лучше обычной краски. Полиэфирное покрытие толще и твёрже, не боится соли, реагентов, гравия и тормозной пыли, сохраняет глянец через сезоны. Именно поэтому суппорты чаще красят порошком, а не кистью: живёт годами без подкраски.

Можно ли красить алюминиевый суппорт порошком?

Можно, но алюминиевое литьё пористое и при нагреве газит. Спортивные моноблочные суппорты часто алюминиевые. Их отжигают перед покраской, чтобы выгнать газ, иначе на покрытии вылезут кратеры. Режим полимеризации тот же, 180–200 °C.

Главная / Суппорты

Порошковая покраска тормозных суппортов: выдержит ли жар

Ответ в одну строку

Для города порошок держит спокойно: суппорт греется до 120 °C, а покрытие уже прошло полимеризацию при 180–200 °C. Проблемы только на треке, где суппорт выходит на 150–200 °C и обычный полиэфир на светлом цвете желтеет. Там ставят высокотемпературный порошок и снимают суппорт с машины обязательно.

Раскалённый до 700 °C тормозной диск на треке пугает многих, кто собирается красить суппорты. Логика простая: раз диск светится, суппорт рядом сгорит вместе с краской. На деле до тела суппорта доходит малая часть этого жара. Замеры на гоночных машинах дают по корпусу суппорта 150–163 °C даже после активных кругов, а в городе и вовсе 120 °C. Это ниже температуры, при которой порошок запекается. Отсюда вся правда про термостойкость: покрытие уже прошло более жёсткий нагрев в печи, чем получит на дороге.

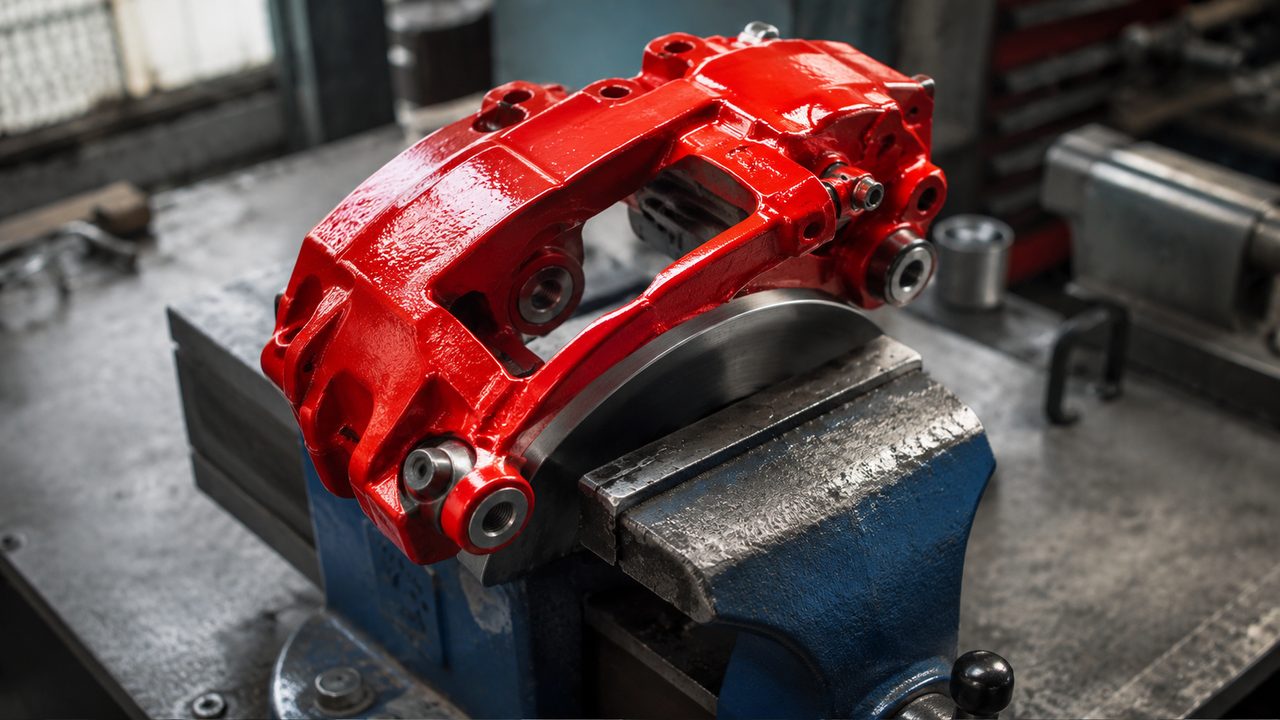

Тормозной суппорт красного цвета после порошковой покраски на снятом с машины узле — fig.01 суппорт красят снятым: поршень и уплотнения вынуты, корпус пустой перед загрузкой в печь

Насколько реально греется суппорт

Тепло рождается на диске и колодках, а суппорт получает его через поршень и корпус. Разница температур огромная. Пока диск на серпантине держит 400–500 °C, металл суппорта под ним остаётся на порядок холоднее.

Режим езды	Диск	Тело суппорта
Город, спокойно	~200 °C	до 120 °C
Активная езда, горы	300–400 °C	130–150 °C
Трек, гоночные круги	500–700 °C	150–200 °C

Важная граница не для краски, а для железа: выше 200 °C начинают страдать резиновые уплотнения поршня, а при 220 °C идут проблемы с герметичностью. То есть если суппорт греется настолько, что краска под вопросом, значит вы уже на грани отказа тормозов, а не покрытия. Порошок тут вторичен. Про контроль реальной температуры металла, а не воздуха, есть отдельная статья про пирометр.

Есть ещё один ориентир, который конкуренты обычно пропускают: тормозная жидкость. Свежий DOT4 кипит при 270 °C, но набравший влагу падает до 170 °C. Это косвенно говорит о потолке нагрева самого узла. Если жидкость у вас не закипает, значит и суппорт живёт в диапазоне, где обычный порошок держится без вопросов. А если жидкость кипит и педаль проваливается, красочный слой это последнее, о чём стоит думать.

Почему порошок стартует с форой

Полиэфирный порошок полимеризуют при 180–200 °C. Это выше, чем суппорт увидит в городе, и на уровне того, что бывает только на треке. Покрытие проходит термоцикл ещё на заводе покраски, поэтому в обычной эксплуатации ему нечего бояться.

Порошок против жаростойкой эмали

Два рабочих пути. Порошок с печью и снятым суппортом, либо аэрозольная жаростойкая эмаль прямо на машине. Ниже развёрнутая таблица: предел температуры и что происходит с цветом у каждого варианта. Это главное, ради чего люди сравнивают.

Вариант покрытия	Предел t°	Что с цветом
Полиэфир обычный (RAL, архитектурный)	до ~150 °C	светлые желтеют на треке, тёмные держат
Полиэфир высокотемпературный	до 300–400 °C	оттенок стабилен при любой езде
Керамический / hi-temp порошок	400–600 °C	не меняется, дороже и уже палитра
Жаростойкая эмаль (CERTA и аналоги)	до 800 °C	держит, но слой тонкий, царапается
Алкидная эмаль обычная (KUDO)	до 120 °C	для суппорта риск, быстро выгорает

Парадокс в том, что аэрозольная жаростойкая эмаль по цифре термостойкости бьёт порошок: 800 °C против 300–400 °C. Но эта цифра для суппорта избыточна, он столько не увидит. Зато порошок выигрывает по толщине и стойкости к сколам: слой 60–80 мкм против тонкой эмали, которую сбивает гравий из-под колеса. Плюс порошок не боится реагентов и тормозной пыли, о чём люди пишут годами. Подробнее про выбор самого порошка есть в материале о типах красок.

Термостойкость эмали в 800 градусов на суппорте это как ремень безопасности от падения с орбиты. Работает, но защищает от того, чего не случится. Реальный вопрос не в пределе, а в сколах и оттенке.
из практики покрасочного цеха

Развилка: город или трек

Выбор покрытия честнее вести не по цвету и цене, а по тому, как машина ездит. Один и тот же белый порошок на городском седане проживёт пять лет, а на трековом хэтче пожелтеет за пару выездов. Дело не в порошке, а в том, до какой температуры вы догоняете суппорт. Отсюда простая развилка.

Если у тебя город и трасса. Суппорт не доходит до 130 °C. Берёшь любой качественный полиэфир, хоть белый, хоть жёлтый. Оттенок останется. Высокотемпературный порошок тут переплата: греть нечему. Главное соблюсти режим полимеризации и подготовку, а не гнаться за термоклассом.

Если трек, горные спуски, тяжёлый внедорожник в затяжных торможениях. Суппорт выходит на 150–200 °C, и обычный полиэфир на светлом цвете начнёт менять оттенок. Тут два варианта: высокотемпературный порошок, либо тёмный цвет обычного (чёрный, тёмно-красный переносят нагрев без видимых изменений). Белый на треке лучше не ставить вовсе.

Ездишь в городе, любой цвет: обычный полиэфир, тёмный или светлый
Трек и хочешь светлый цвет: только высокотемпературный порошок
Трек и цвет не принципиален: тёмный обычный полиэфир справится
Красить нужно на машине без снятия: жаростойкая эмаль из баллона

У меня кроссовер и езжу спокойно. Обязателен высокотемпературный порошок?

Нет. При спокойной езде даже на тяжёлой машине суппорт держится в районе 120–130 °C. Обычного полиэфира хватит с запасом. Высокотемпературный нужен, когда есть затяжные торможения с горы или трек, где металл суппорта регулярно уходит за 150 °C.

Откуда берётся пожелтение

Самая частая жалоба звучит так: покрасили суппорт в белый или жёлтый, через сезон он стал грязно-кремовым. Первая мысль про плохой порошок, но причина в другом.

Желтеет не смола, а пигмент. Светлые красители чувствительны к перегреву: выше 200 °C они меняют оттенок. Смоляная основа порошка при этом цела, покрытие не отслаивается и не трескается, просто цвет плывёт. У тёмных пигментов этой беды почти нет, чёрный останется чёрным.

Второй источник желтизны это недожог или пережог в печи. Если светлый порошок передержать при завышенной температуре, он желтит ещё в камере, до всякой эксплуатации. Здесь помогает точный режим: смотри таблицу температуры и времени и не задирай уставку в надежде ускорить процесс.

Белый суппорт и агрессивная езда несовместимы

Если планируешь трек или горные спуски и при этом хочешь белый цвет, обычный полиэфир не бери. Либо высокотемпературный порошок под белый, либо смени план на тёмный цвет. Иначе пожелтение это вопрос времени, а не брака покраски.

Снятие суппорта и подготовка чугуна

Тут без компромиссов: под порошок суппорт снимают с машины и разбирают. Печь греет деталь до 180–200 °C, а это температура, которая плавит пыльники, дубит манжеты и кипятит остатки тормозной жидкости. В сборе в печь суппорт не идёт никогда.

Снять суппорт, слить жидкость, вынуть поршень, манжеты, пыльники и все резинки.
Заглушить или снять штуцер прокачки и подводящие каналы от абразива.
Пескоструй по чугунному корпусу, снять старую краску и ржавчину до чистого металла.
Обезжирить. Чугун пористый, тянет масло, так что обезжириватель наносят щедро.
Напыление порошка, полимеризация 180–200 °C, выдержка 15–20 мин по прогретому металлу.

Чугунный корпус массивный, прогревается дольше тонкой детали: закладывай 20–30 минут на выход металла в режим, и только потом отсчёт выдержки. Про то, почему покрытие слезает при огрехах подготовки, есть разбор отслаивания, а про адгезию и обезжиривание есть материал о том, почему порошок не липнет.

А если суппорт алюминиевый, как на спортивных моноблоках?

Алюминиевое литьё пористое и при нагреве газит, из пор лезут пузыри и кратеры. Перед покраской суппорт отжигают вхолостую при 200 °C, чтобы выгнать газ, потом красят. Режим полимеризации тот же. Подробности по литью ищи в статье про алюминий и литьё.

Итог по термостойкости простой. Суппорт под порошком боится не жара, а вашей руки на этапе подготовки и настройки печи. Соблюли режим, сняли резинки, обезжирили чугун и не поставили белый под трек, и покрытие переживёт машину.
