Главная / Металлы
Можно ли красить порошком по хрому и гальванике
По блестящему хрому порошок не держится, его снимают лёгким обдувом до никеля или стали. Гальваническую оцинковку красить можно, но она газит: грунт плюс нижний режим, толстый слой сначала дегазировать при 200–230 °C. Никель держит лучше всех, но матовать надо. И почти всегда тонкий декоративный хром проще снять, чем воевать с адгезией к глянцу.

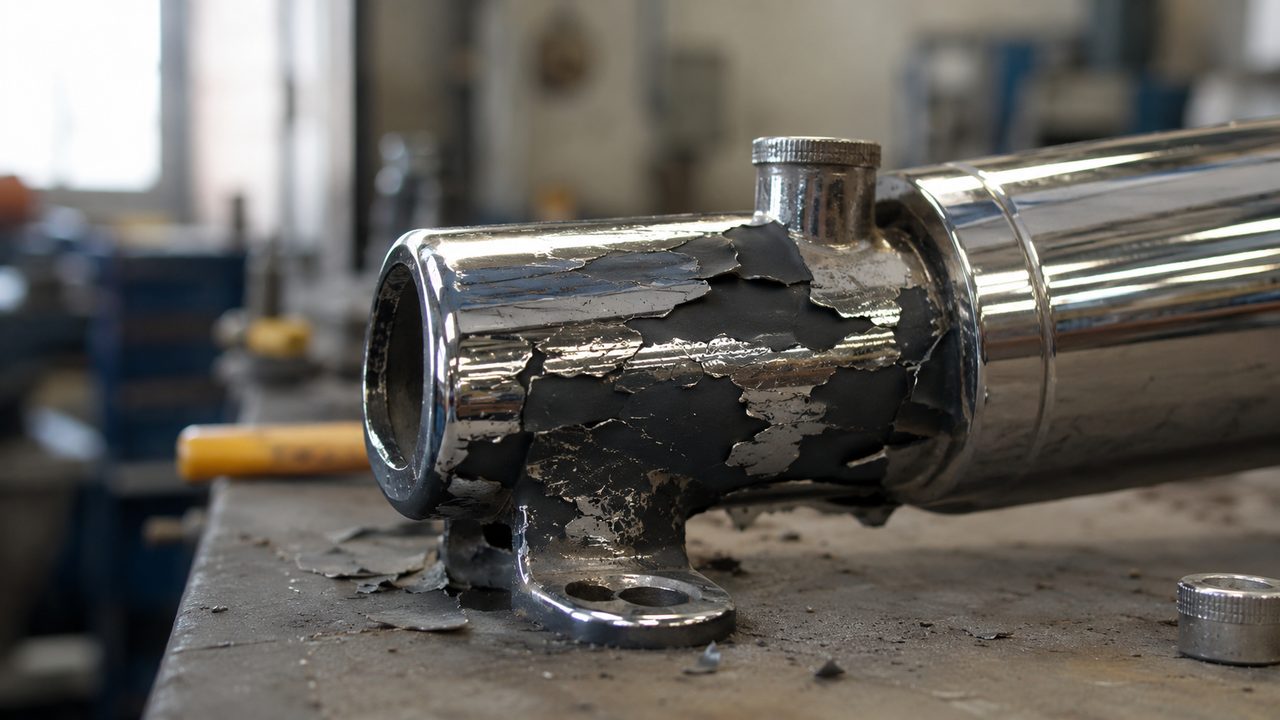

Клиент приносит хромированный кронштейн и просит «покрасить прямо так, чтоб хром не трогать». После печи краска сходит лоскутами. Это не брак порошка и не кривые руки маляра. Гладкое блестящее покрытие и порошок физически несовместимы, и вопрос не столько «как покрасить», сколько «а надо ли вообще оставлять гальванику под краской».
Две разные проблемы, которые все валят в одну
Гальваника мешает порошку двумя способами, и они не связаны между собой.
Первое это адгезия к гладкому. Хром и блестящий никель имеют низкую поверхностную энергию и зеркальную поверхность. Порошок ложится, плавится, но сцепление механическое, а цепляться не за что: нет ни профиля, ни химического якоря. Печь только добивает, при нагреве разница расширения металла и плёнки срывает её с гладкого основания.
Второе это газовыделение. Гальванический цинк держит в себе водород и влагу с ванны осаждения. При нагреве газ выходит наружу прямо сквозь расплавленный порошок и оставляет проколы. К адгезии это отношения не имеет, деталь может быть подготовлена идеально и всё равно покроется кратерами.
Поэтому нет единого ответа «по гальванике красить нельзя». Хром это про адгезию, цинк про газ, никель почти без проблем. Разбираем по видам.
| Вид гальваники | Держит порошок? | Что сделать перед | Когда проще снять |
|---|---|---|---|
| Хром (декоративный) | Нет | Снять обдувом до никеля / стали, матовать | Почти всегда: слой тонкий, сходит за минуты |
| Электрооцинковка 5–20 мкм | Да, но газит | Sweep blast, грунт, нижний режим | Не нужно, цинк работает антикором |
| Горячий цинк 85–140 мкм | Да, газит сильно | Дегазация 200–230 °C, грунт | Не нужно, снятие убьёт защиту |
| Никель (bright) | Да | Матовать под профиль, обезжирить | Редко, никель сам держится |
Хром: снять, а не красить поверх
Декоративный хром это всегда бутерброд: толстый слой никеля, а сверху тонкая вспышка хрома. На алюминии добавляется ещё медь: медь, потом никель, потом хром. Сам хром при этом смешные единицы микрон, тоньше человеческого волоса. Отсюда практичный вывод, который не любят слышать: этот слой проще снять, чем пытаться к нему приклеить порошок.
Лёгкий абразивный обдув оксидом алюминия или гранатом сдирает хром за пару проходов и открывает никель или основу. Заодно даёт матовость и профиль, ровно то, что порошку нужно для сцепления. Химснятие соляной кислотой 30–40 % работает для толстой твёрдой гальваники, но это отдельная ванна и отдельная возня, для тонкого декора обдув быстрее.
Отдельный вопрос это температура. Полимеризация идёт при 180–200 °C. Стальная или алюминиевая основа такое держит. Но если под хромом пластиковая вставка, пайка мягким припоем или деталь с наполнителем, при 175 °C она поведёт или расклеится. На хромированном алюминии с цинкатным подслоем нагрев к 200 °C сам по себе повышает риск вздутия гальваники. Не уверены в том, что под хромом, не грейте.
Есть красивый обходной ход: сначала кладут порошок, потом хромируют поверх открытых участков. Порошок работает маскантом при гальванике, и проблема адгезии к хрому просто не возникает.
практика авторемонта и рестомода
Цинк и оцинковка: держит, но пузырится

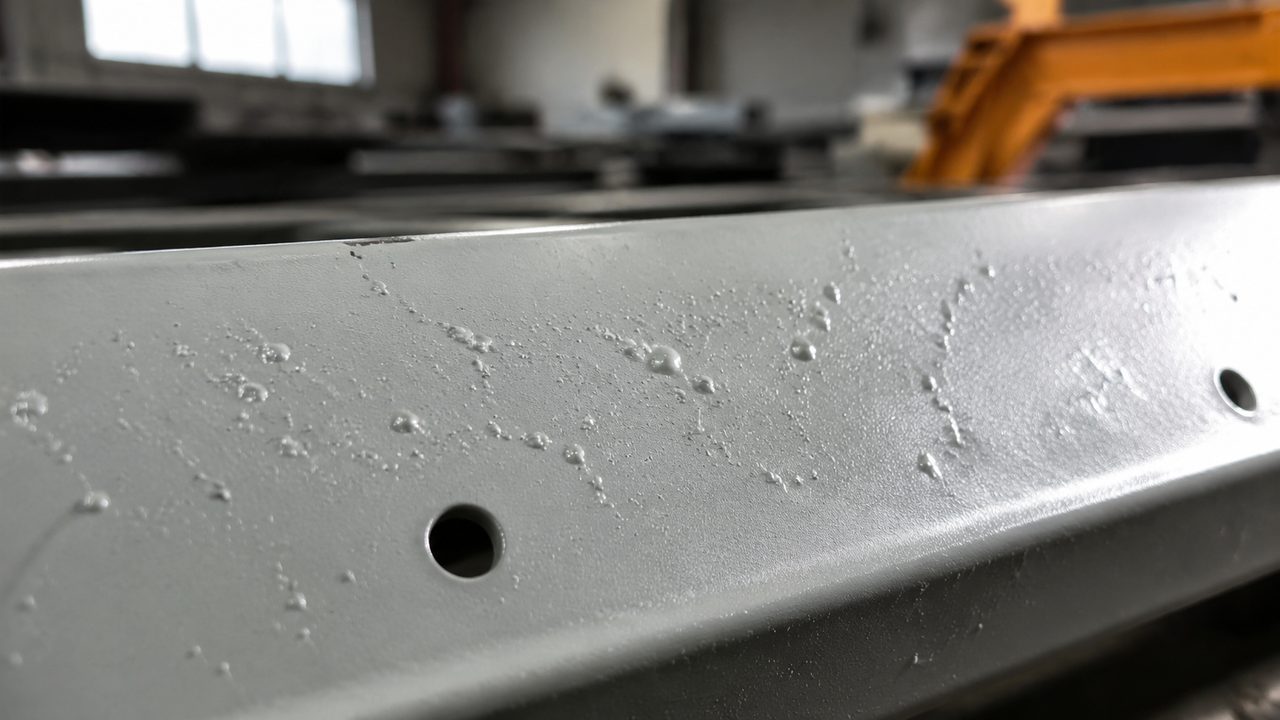

С цинком обратная картина. Адгезия приемлемая, а вот газ портит всё. Механизм простой: в цинке заперты водород и влага с ванны, при нагреве выше 200 °C они расширяются и выходят сквозь ещё жидкий, но уже не сшитый порошок. Пока плёнка не загелела, газ проходит насквозь и оставляет прокол. Успела загелеть, вздувает пузырём.
Тут решает толщина, и её надо померить толщиномером до всего остального:
- Гальваническая (электро) оцинковка 5–20 мкм. Газа немного. Часто хватает лёгкого обдува, грунта и полимеризации по нижней границе окна.
- Горячее оцинкование 85–140 мкм. Газа кратно больше, без предварительной дегазации проколы гарантированы. Прогрев без порошка при 200–230 °C, стандарт galvanizeit советует пре-бейк на 65 °F (около 36 °C) выше температуры отверждения, выдержка до часа.
Что делать нельзя, так это травить цинк кислотой ради адгезии. Кислота растворяет цинк неравномерно и загоняет в поверхность дополнительный водород, газовыделение после этого только растёт. Подготовка оцинковки чисто механическая: лёгкий sweep blast по SSPC-SP 16, обезжиривание, конверсионный грунт или эпоксидный порошковый грунт первым слоем. Грунт закрывает поры и вытягивает адгезию, к чистому цинку полиэфир цепляется слабее, чем к стали.
Режим держат по нижней границе: металл 180–190 °C, выдержка подольше. Стандарт прямо советует «холоднее и дольше» вместо «горячее и быстрее», длинная выдержка успевает перекрыть мелкие кратеры. Подробный разбор дегазации толстого цинка вынесен в отдельную статью про оцинковку.
Зачем вообще красить оцинковку, если цинк и так антикор?
Хватит ли одного грунта без дегазации?
Никель: самый спокойный из троих
По никелю порошок держится лучше, чем по хрому, и не газит, как цинк. Причина в том, что никель активнее и его поверхность легче сделать шероховатой. Но глянцевый bright-никель всё равно зеркальный, и без матовки порошок с него сползёт так же, как с хрома. Лёгкий обдув или матование абразивом решают вопрос. Матовый и сатиновый никель проще, у них уже есть микрорельеф.
Термостойкость у никеля хорошая, режим 180–200 °C он держит без изменений. Единственная оговорка та же, что и с хромом: если никель нанесён на неметаллическую или термочувствительную основу, ограничивает не покрытие, а то, что под ним.
Когда порошок по гальванике бессмысленен
Пара случаев, где красить не стоит вообще, независимо от подготовки:
- Под гальваникой термочувствительная основа (пластик, пайка мягким припоем, наполнитель). Печь 180–200 °C убьёт деталь раньше, чем краска встанет.
- Деталь ценна именно хромом (сантехника, декор, реставрация блеска). Красить поверх глянца это спрятать то, ради чего его хромировали, да ещё с плохой адгезией.
- Функциональная гальваника, которую нельзя нарушать: твёрдый хром на штоках, скользящие пары. Обдув под покраску убьёт рабочий слой.
Во всех остальных случаях логика одна. Хром снять обдувом и красить по матовому металлу. Оцинковку не трогать, а грунтовать и дегазировать по толщине. Никель матовать. И везде мерить температуру по металлу, а не по воздуху камеры: воздух горячее детали на 10–30 °C, а для цинка и хромированного алюминия эта разница решает, будет брак или нет.
