Плавный пуск ТЭНов и ограничение пускового тока в камере полимеризации

Короткий ответ

Холодная спираль ТЭНа имеет сопротивление в 1,5–3 раза ниже рабочего, поэтому в момент включения ток скачет до 1,5–3 номиналов и держится 0,5–3 секунды, пока нихром не прогреется. Бросок выбивает автоматы категории B, жжёт контакты пускателей, просаживает сеть и бьёт ТЭН термоударом. Лечится тремя способами: автомат категории C или D, ступенчатое включение 2–3 групп ТЭНов с задержкой 1–3 секунды через реле времени, либо симисторный регулятор с плавным набором тока за 1–5 секунд.

ТЭН 3 кВт на 220 В в паспорте берёт 13,6 А. Но в первую секунду после щелчка пускателя амперметр показывает 30–35 А, а автомат категории B на линии отщёлкивается раньше, чем стрелка успокоится. Холодная нихромовая спираль проводит ток лучше горячей: её сопротивление ниже рабочего, и по закону Ома стартовый ток взлетает. Через 1–2 секунды спираль раскаляется, сопротивление растёт, ток падает до номинала. Эти секунды и рвут автоматику, изнашивают контакты и убивают сам ТЭН. Разберём, откуда берётся бросок и как его гасить без потери мощности камеры.

Пусковой бросок тока холодного ТЭНа на амперметре: пик в 2-3 раза выше номинала в первые секунды после включения — fig.01 — пусковой бросок холодного ТЭНа: пик в 2–3 раза выше номинала спадает до рабочего тока за 1–3 секунды по мере прогрева спирали

01 / физикаПочему холодный ТЭН берёт втрое больше тока

Внутри ТЭНа спираль из нихрома или фехраля, засыпанная периклазом в стальной трубке. У этих сплавов сопротивление растёт с температурой. Холодная спираль при 20 °C имеет сопротивление на 3–8% ниже рабочего у чистого нихрома и до 15% у некоторых марок, а у дешёвых спиралей с высоким температурным коэффициентом разница доходит до 2–3 раз.

Ток равен напряжению делить на сопротивление: падает сопротивление в 2 раза, ток растёт в 2 раза. Тонкая проволока выходит на рабочую температуру за 0,5–1 секунду, толстая мощная за 2–3 секунды. Всё это время линия несёт кратный ток, а автоматика решает, авария это или нет.

У всех ТЭНов бросок одинаковый?

Нет. Качественный ТЭН из чистого нихрома Х20Н80 даёт скромный бросок в 1,3–1,5 номинала. Дешёвая спираль с высоким температурным коэффициентом сопротивления доходит до 2,5–3. Мощные толстые ТЭНы прогреваются медленнее, у них бросок держится дольше, до 3 секунд. Поэтому одна и та же линия с одним ТЭНом работает, а с другим вышибает автомат.

02 / автоматыКатегория автомата важнее номинала

Самая частая ошибка на камере это автомат категории B на ТЭНах. Категория задаёт порог электромагнитного расцепителя, то есть при каком кратном токе автомат отключается мгновенно. У категории B это 3–5 номиналов, у C это 5–10, у D это 10–20.

Пусковой бросок в 2–3 номинала прошибает порог категории B и вышибает линию на старте. Категория C тот же бросок терпит, а от короткого замыкания защищает так же. Поэтому на группы ставят C, а на мощные с толстой спиралью D. Номинал считают по рабочему току с запасом 25%, а не по пусковому.

Группа ТЭНов	Рабочий ток	Пусковой пик	Автомат
3 кВт / 220 В	13,6 А	25–40 А	C20
6 кВт / 380 В	9,1 А	18–27 А	C16
9 кВт / 380 В	13,7 А	27–41 А	C25
15 кВт / 380 В	22,8 А	45–68 А	D32

Подбор автомата и кабеля под всю камеру разобран в статье про подключение к сети 380 В. Здесь важно одно: смена категории с B на C часто снимает проблему выбивания без всякого плавного пуска.

Можно ли просто поставить автомат номиналом побольше, чтобы не выбивало?

Нельзя. Автомат защищает кабель, а не терпит бросок. Если поставить 40 А вместо 16 А на кабель, рассчитанный на 16 А, при реальной перегрузке провод перегреется и загорится раньше, чем сработает автомат. Категорию менять можно, номинал раздувать нет: его считают строго по сечению кабеля.

03 / ступениСтупенчатое включение групп с задержкой

Самое простое решение против броска: не включать все ТЭНы разом. Мощность делят на 2–3 группы и подают последовательно с паузой. Пока прогревается первая группа и её ток падает до номинала, подключается вторая, потом третья.

Пример на камеру 9 кВт: три группы по 3 кВт, каждая через свой контактор. Реле времени включает первую, через 2 секунды вторую, ещё через 2 секунды третью. Сеть в каждый момент видит бросок только одной группы 3 кВт, а не всех 9 кВт сразу. Пик тока на вводе падает с 80 А до 30–35 А.

Какое реле времени нужно для ступенчатого пуска?

Многоканальное реле последовательного включения или несколько одноканальных реле задержки на включение, каждое на свой контактор. Задержку выставляют 1–3 секунды между ступенями. Дешевле собрать на трёх реле времени по 300–500 руб плюс три контактора, чем брать софт-стартер. Схема работает без электроники и живёт годами.

Мешает ли ступенчатый пуск удержанию температуры?

Нет. Ступени работают только на старте камеры, за первые 4–6 секунд. Дальше все группы включены и терморегулятор управляет ими как обычно, циклами через контакторы. Задержка пуска на выход камеры на 180 °C за 30–40 минут влияния не оказывает.

04 / контакторыБросок жжёт контакты пускателей

Пусковой ток бьёт не только по автомату. В момент замыкания контактов пускателя через них идёт тот же кратный ток, и на площадке контакта проскакивает дуга. Каждое включение оставляет микрооплавление, за тысячи циклов контакт обгорает, растёт переходное сопротивление, пускатель греется и залипает.

Терморегулятор щёлкает контактором постоянно: при удержании 180 °C он включается по 10–30 раз в час, за год это десятки тысяч циклов. Обычный контактор рассчитан на 100 тыс. механических циклов, но при пусковом броске резистивной нагрузки коммутационный ресурс падает в 2–3 раза.

Частая ошибка

Контактор берут строго по рабочему току ТЭНов, без запаса на пусковой бросок. Пускатель на 10 А для группы 6 кВт формально проходит по номиналу 9,1 А, но пусковой пик 27 А жжёт его контакты, и через полгода он залипает. Контактор берут с запасом по коммутируемому току в 1,5–2 раза: на группу 6 кВт ставят пускатель на 18–25 А.

Чем заменить контактор, чтобы он не обгорал от ТЭНов?

Твердотельным реле (SSR) на нужный ток с запасом. Оно коммутирует бесконтактно, дуги нет, износа контактов нет. Плюс переключается в нуле синусоиды, что само по себе снижает бросок. Минус: SSR греется и требует радиатора, на 25 А нужен алюминиевый профиль с площадью от 300 см² или вентилятор. Для частых циклов удержания температуры SSR служит дольше механического пускателя.

05 / софт-стартерУстройство плавного пуска и симисторное управление

Если пусков много и нужна плавность, ставят электронный ограничитель тока. Два варианта под резистивную нагрузку.

Софт-стартер плавно наращивает напряжение фазовым управлением за 1–5 секунд. Бросок исчезает полностью: ток растёт от нуля по заданной рампе, спираль прогревается без рывка. Под камеру 9–15 кВт берут аппарат на соответствующий ток, цена 15–40 тыс. руб.

Симисторный регулятор с обратной связью делает то же плюс держит температуру. Работает в двух режимах: фазовое управление отсекает часть синусоиды, пакетное пропускает целые полупериоды пачками. Фазовый даёт тонкую регулировку и мягкий пуск, но сорит помехами и требует сетевой фильтр. Пакетный чище по помехам, но грубее по шагу.

Симисторный регулятор мощности ТЭНов с радиатором и обратной связью для плавного пуска и ограничения тока — fig.02 — симисторный регулятор с радиатором: плавно наращивает ток за 1–5 секунд, убирает пусковой бросок и удерживает мощность по обратной связи

Симистор на 15 кВт сильно греется?

Да. На каждый ампер тока симистор рассеивает около 1–1,5 Вт тепла. На 15 кВт при токе 23 А это 25–35 Вт на радиаторе. Нужен алюминиевый радиатор от 500 см² или принудительный обдув, иначе кристалл перегреется и пробьётся. Твердотельные модули часто ставят на общий радиатор с вентилятором.

Даёт ли фазовое управление помехи, которые вредят другой технике?

Даёт. Резка синусоиды в произвольной точке создаёт высокочастотные помехи, от них может дурить контроллер, пирометр или соседняя электроника. Лечится сетевым фильтром на входе регулятора и переходом на пакетное управление там, где тонкая регулировка не нужна. Для ТЭНов камеры пакетный режим чаще достаточен.

06 / ресурсТермоудар и ресурс включений ТЭНа

Резкий бросок тока это не только проблема сети. Спираль, которая за долю секунды раскаляется рывком, испытывает термоудар: нихром расширяется быстрее периклаза вокруг него, на границе копятся напряжения и микротрещины. Каждый жёсткий пуск отщипывает кусочек ресурса.

Ресурс ТЭНа считают в циклах включения. Хороший ТЭН выдерживает 30–50 тыс. циклов при мягком пуске и 10–20 тыс. при жёстких бросках холодного старта. Для камеры, которая щёлкает ТЭНами по 20 раз в час, это разница между 2 и 5 годами службы спирали. Плавный или ступенчатый выход снижает скорость нагрева и растягивает ресурс.

Что убивает ТЭН в камере быстрее: перегрев или пусковой ток?

Оба, но по-разному. Перегрев из-за зажатой в изоляции трубки или слабого обдува жжёт спираль постоянно и приводит к прогару за 1–2 года. Пусковой термоудар работает медленнее, через накопление микротрещин от частых включений. На камере с частыми циклами удержания температуры вклад пускового тока в износ заметный, поэтому мягкий пуск и обдув рёбер по расчёту ТЭНов продлевают срок вдвое.

07 / выборКакую схему выбрать под свою камеру

Схему подбирают под мощность, частоту пусков и бюджет.

Гаражная камера до 6 кВт с редкой загрузкой: хватает автомата категории C и контакторов с запасом, бросок одной группы линия проглатывает. Камера 9–15 кВт с ежедневной работой: ступенчатое включение 3 групп через реле времени, автоматы C или D, контакторы с двойным запасом по току. Это оптимум цены и результата.

Производственная камера с частыми пусками и требованием к плавности: софт-стартер или симисторное управление с обратной связью. Оно снимает бросок полностью, бережёт ТЭНы и сеть, попутно точнее держит температуру. Дороже, но на потоке окупается ресурсом ТЭНов.

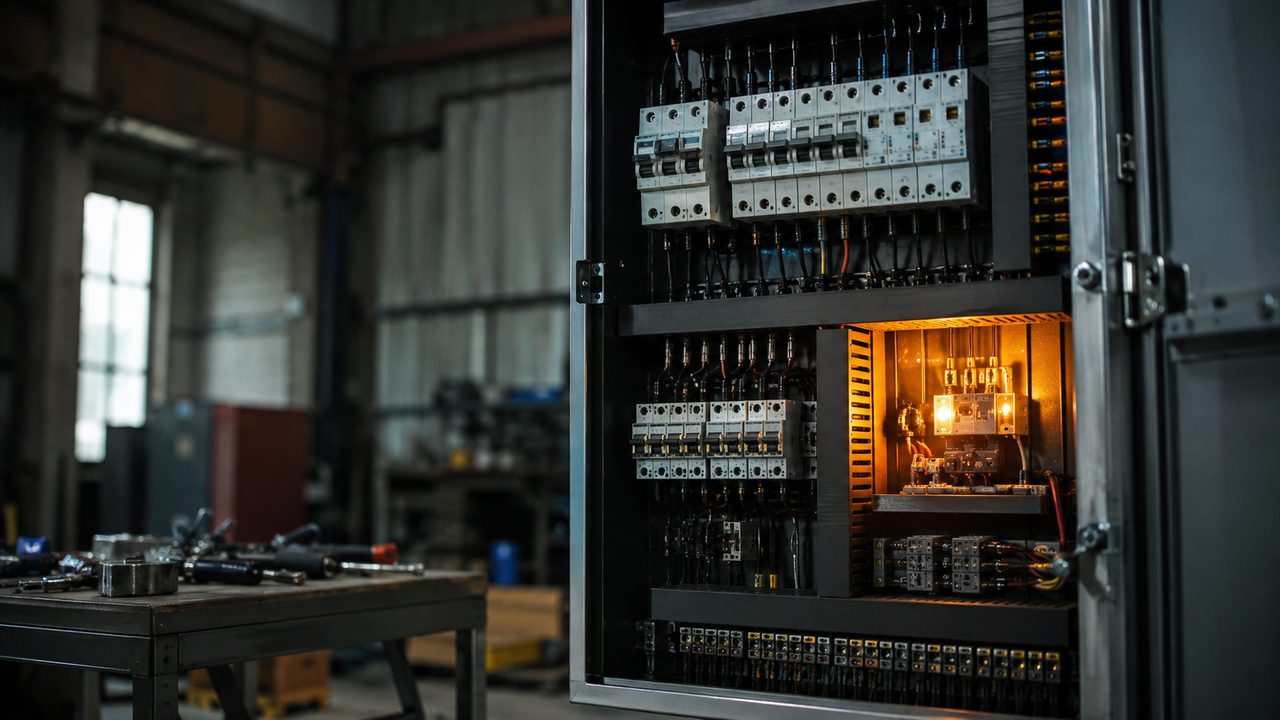

Щит камеры полимеризации с тремя контакторами групп ТЭНов, реле времени и автоматами категории C для ступенчатого пуска — fig.03 — щит со ступенчатым пуском: три контактора групп ТЭНов, реле времени на задержку 2 секунды, автоматы категории C

Принцип от простого к дорогому: сначала правильная категория автомата и запас по контакторам, потом ступенчатое включение групп, и только на потоке электронный плавный пуск. Настройку коммутации разбирает статья про автоматику камеры, а причины недобора температуры собраны в разборе, почему камера не набирает режим.

Стоит ли городить плавный пуск на самодельную камеру в гараже?

Для камеры до 6 кВт с парой пусков в неделю достаточно автомата категории C и нормальных контакторов, электроника лишняя. От 9 кВт и ежедневной работы уже оправдано ступенчатое включение групп: три реле времени и три контактора стоят 3–6 тыс. руб и снимают и выбивание автоматов, и просадку сети, и лишний износ ТЭНов.
