Когда нужна шамотная футеровка, а не минвата?

Минваты хватает электрокамере полимеризации на 180–200 °C. Шамот и огнеупорная вата нужны при 300 °C и выше: обжиг оснастки, выжигание старой краски, термостойкие покрытия для мангалов и глушителей, работа с открытым пламенем газовой или твердотопливной топки. Базальт при 500 °C уже деградирует.

Какой шамотный кирпич брать для футеровки?

Марку ША-5 или ШБ-5 (шамотный класса А или Б), рабочая температура до 1300–1350 °C. Для камеры выжигания оснастки этого запаса хватает с большим избытком. Толщина стенки в полкирпича (120 мм) или четверть кирпича на ребро (65 мм) для лёгких конструкций.

Что такое муллитокремнезёмистая вата и зачем она в футеровке?

Огнеупорная керамическая вата (МКРР, МКРВ) с рабочей температурой 1150–1250 °C. Её кладут вторым слоем за шамотом как теплоизоляцию: шамот держит пламя и накапливает тепло, вата не даёт теплу уходить наружу. Толщина слоя ваты 40–60 мм.

Почему шамотная камера долго греется?

Кладка в полкирпича весит 200–400 кг и работает как теплоаккумулятор. На прогрев до 400 °C уходит 1,5–3 часа против 20–40 минут у лёгкой камеры на минвате. Зато после прогрева температура держится стабильно и не проваливается при открытии дверцы.

Можно ли обойтись без шамота, одной огнеупорной ватой?

Для чисто электрической камеры на 300–350 °C — да, кладут муллитокремнезёмистую вату 80–100 мм без кирпича, получается лёгкая быстрогреющаяся печь. Шамот обязателен там, где есть прямое пламя горелки или твердотопливной топки: вата от факела оплавляется, кирпич принимает удар на себя.

Чем крепить шамотную кладку в камере?

Кирпич кладут на мертель (огнеупорную кладочную смесь) с тонким швом 2–4 мм, а не на обычный цементный раствор, который трескается при нагреве. Внешний слой ваты фиксируют анкерами из жаростойкой стали, приваренными к каркасу, с керамическими шайбами.

Какая толщина футеровки нужна для камеры на 400 °C?

Типовой пирог: шамот 65–120 мм плюс муллитокремнезёмистая вата 50–60 мм плюс базальт 40–50 мм как дополнительный барьер. Итого 150–230 мм. Наружная стенка при этом остаётся 50–70 °C при 400 °C внутри.

Чем футеровка газовой камеры отличается от электрической?

В газовой и твердотопливной есть открытое пламя и зона перегрева у горелки, поэтому там кладут полноценный шамот в полкирпича, разносят факел от стенки экраном и оставляют компенсационные зазоры под тепловое расширение. Электрокамера греется равномерно, ей достаточно ваты с тонким шамотным подом под оснасткой.

Главная / Футеровка

Футеровка высокотемпературной камеры шамотом

Короткий ответ

Базальтовая вата держит камеру полимеризации на 180–200 °C, но при 300 °C и выше она садится и рассыпается. Тогда стенку футеруют шамотным кирпичом марки ША-5 (до 1300 °C) плюс муллитокремнезёмистая вата 40–60 мм. Шамот берёт пламя горелки и накапливает тепло, вата не даёт ему уйти наружу. Минус кладки в прогреве: 1,5–3 часа вместо получаса у лёгкой камеры.

Термостойкая краска для мангала полимеризуется при 280–320 °C, для выпускного коллектора двигателя доходит до 400 °C. На таком режиме базальтовый пирог электрокамеры превращается в труху за десяток циклов: волокно спекается, даёт усадку, по швам открываются щели. Здесь работает другой класс материалов: огнеупорная кладка и керамоволокно, то, чем футеруют печи, а не утепляют короба.

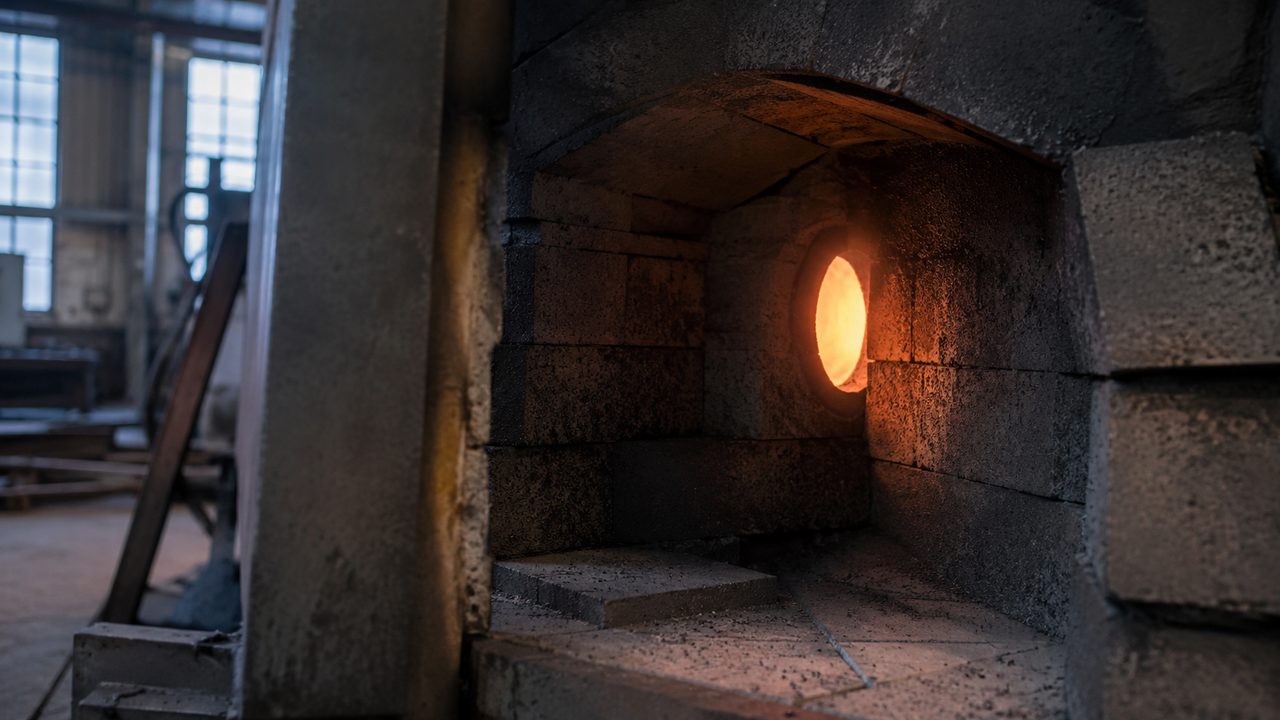

Шамотная кладка стенки высокотемпературной камеры полимеризации с огнеупорной ватой — fig.01 — стенка футерована шамотом ША-5 в полкирпича, за ним слой муллитокремнезёмистой ваты

01 / порогГде заканчивается минвата и начинается шамот

Граница проходит по температуре, а не по типу камеры. Обычная порошковая краска полимеризуется при 160–200 °C — базальтовая вата 80–100 мм справляется, наружная стенка остаётся 35–45 °C. Всё меняется, когда режим уходит выше 250 °C:

Термостойкие краски. Составы для мангалов, барбекю, каминов, глушителей и выпускных коллекторов требуют 280–400 °C. Базальт при 400 °C уже на пределе, при 500 °C деградирует.
Обжиг и выжигание оснастки. Крючки и подвесы, заросшие слоями старой краски, чистят пиролизом при 400–450 °C. Пламя горелки в такой камере локально даёт и 600 °C.
Газовая или твердотопливная топка. Открытый факел у стенки создаёт зону перегрева, которую вата не переживёт физически, оплавляется за прогон.

Как только рабочая температура переваливает за 250–300 °C, вопрос теплоизоляции превращается в вопрос футеровки: стенку не утепляют, а выкладывают огнеупором.

Базальтовая вата ведь заявлена на 600 °C, почему не годится?

Цифра 600 °C в паспорте означает температуру спекания волокна, а не рабочую. Стабильно и без усадки базальт держит 400–450 °C. Выше он теряет объём, садится на 10–20 % и открывает щели по швам, из-за которых режим проваливается.

02 / материалыШамот и огнеупорная вата

Два материала закрывают почти все задачи высокотемпературной камеры. Шамотный кирпич принимает пламя и запасает тепло, керамоволокно держит изоляцию.

Материал	Рабочая т-ра	Роль в стенке
Шамот ША-5 / ШБ-5	1300–1350 °C	Огневой слой, теплоаккумуляция
Вата МКРР (муллитокремнезёмистая)	1150–1250 °C	Изоляция за шамотом
Базальт 100 кг/м³	400–450 °C	Наружный барьер
Мертель (кладочная смесь)	1300+ °C	Шов кладки 2–4 мм

Шамот ША-5 идёт стандартным печным кирпичом формата 230×114×65 мм. Марка А чище по составу, марка Б (ШБ) дешевле, для камеры на 400–450 °C запас у обеих гигантский. Муллитокремнезёмистая вата идёт рулонами или плитами толщиной 10–60 мм, режется ножом.

Обязательно ли класть шамот на мертель, а не на цемент?

Обязательно. Обычный цементно-песчаный раствор при нагреве выше 300 °C обезвоживается и крошится, шов рассыпается за несколько циклов. Мертель делают из молотого шамота с добавками, он спекается с кирпичом в монолит. Шов делают тонким, 2–4 мм: толстый шов трескается.

Керамоволокно колется как стекловата?

Пылит меньше базальта, но резать и монтировать надо в респираторе и перчатках. После футеровки волокно закрыто шамотом или наружным листом и в воздух рабочей зоны не попадает. Открытую вату на пути деталей не оставляют.

03 / теплоаккумуляцияКладка как аккумулятор тепла

Здесь главное отличие футеровки от лёгкой изоляции. Стенка в полкирпича на камеру объёмом 0,3 м³ весит 200–400 кг. Эта масса работает как теплоаккумулятор, и у неё две стороны.

Плюс. После выхода на режим кладка держит температуру ровно. Открыли дверцу, загрузили деталь, закрыли, и провал минимальный: стенки тут же отдают запасённое тепло обратно. Лёгкая камера на вате в этот момент теряет 40–60 °C и долго добирает.

Минус. Прогрев долгий. До 400 °C шамотная камера выходит 1,5–3 часа, тогда как печь на керамоволокне без массивной кладки успевает за 30–50 минут. И расход на первый прогрев выше: часть энергии уходит в нагрев самих кирпичей.

Вывод по режиму работы

Шамотная кладка окупается при длинных сменах: разогрели утром, работаете весь день партиями. Для разовых прогонов раз в неделю массивная кладка невыгодна: там лучше лёгкая камера на муллитокремнезёмистой вате, которая греется быстро и не запасает лишнего.

Можно ли ускорить прогрев шамотной камеры?

Не форсируйте резко: быстрый нагрев холодной кладки даёт тепловой удар и трещины по кирпичу. Первый прогон после сборки ведут медленно, за 3–4 часа до 200 °C, чтобы вышла влага. В работе прогрев ускоряют только увеличением мощности горелки в разумных пределах.

04 / пирогТолщина и слои футеровки

Стенку собирают слоями от огня наружу. Типовой пирог высокотемпературной камеры на 400 °C:

Шамот — 65 мм (четверть кирпича на ребро) для лёгких электрокамер или 120 мм (полкирпича) там, где бьёт пламя.
Муллитокремнезёмистая вата — 50–60 мм, основной теплоизоляционный слой за шамотом.
Базальт — 40–50 мм как наружный барьер, тут он уже в холодной зоне и работает штатно.
Наружный лист — оцинковка 0,8–1 мм по каркасу из профтрубы.

Итого стенка выходит 150–230 мм. При 400 °C внутри наружный лист остаётся 50–70 °C. Для чисто электрической камеры на 300–350 °C без пламени шамот можно опустить до тонкого пода под оснасткой, а стенки собрать из керамоволокна 80–100 мм плюс базальт, и камера получится вдвое легче и быстрее.

Зачем три слоя, если шамот и так огнеупор?

Шамот держит температуру, но плохо изолирует: у него высокая теплопроводность, он греется насквозь. Один шамот 120 мм даст наружную стенку 150–200 °C. Вата за ним обрывает теплопоток, поэтому нужны оба: кирпич для огня и массы, вата для изоляции.

05 / креплениеКак держится кладка и вата

Шамот в поду и нижней части стенок кладут на мертель с перевязкой швов, шов 2–4 мм. Кирпич перед укладкой смачивают, иначе он вытянет воду из смеси и шов не схватится.

В газовой камере с полноценной кладкой оставляют компенсационные зазоры 3–5 мм на каждый метр кладки: шамот при 400 °C расширяется, и без зазора стенку выгнет или порвёт по швам. Зазоры набивают керамоволокном, которое сжимается при расширении кирпича.

Наружные слои ваты фиксируют анкерами из жаростойкой стали, приваренными к каркасу, с керамическими или стальными шайбами. Обычную чёрную сталь у горячей зоны не ставят: покрывается окалиной, анкер прогорает.

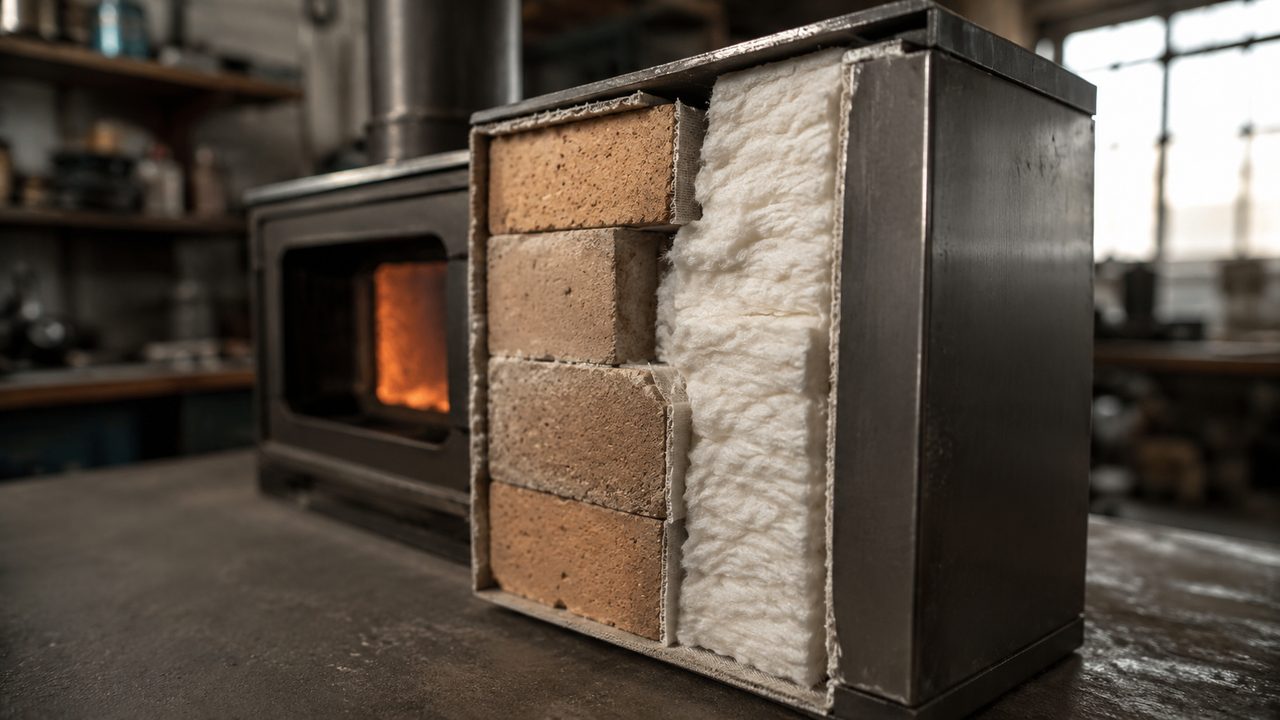

Крепление огнеупорной ваты анкерами из жаростойкой стали с керамическими шайбами — fig.02 — вату держат анкеры из жаростойкой стали, компенсационный зазор кладки набит керамоволокном

Нужны ли компенсационные зазоры в электрокамере?

В лёгкой электрической камере с тонким шамотным подом 65 мм почти нет, расширение малой массы небольшое. В газовой с кладкой в полкирпича на всю стенку зазоры обязательны, иначе первый же выход на 400 °C порвёт швы. Правило простое: чем массивнее кладка, тем важнее зазор.

06 / пламяФутеровка под открытое пламя горелки

Газовая горелка и твердотопливная топка меняют требования к стенке. У факела локальная температура доходит до 600–900 °C, и вата в этой точке оплавляется за один прогон. Поэтому:

Зона факела, только шамот в полкирпича. Никакой ваты в прямой видимости пламени. Кирпич принимает тепловой удар и раздаёт его в массу кладки.
Экран-рассекатель. Факел не направляют в деталь и в стенку напрямую. Шамотный экран или под рассеивает пламя, до оснастки доходит уже равномерный горячий воздух.
Разнос топки и рабочей зоны. В твердотопливной камере топку выносят вниз или вбок отдельной шамотной камерой, а детали греются конвекцией, а не прямым огнём.

Электрическая камера этих проблем лишена: ТЭНы греют равномерно, зон перегрева нет, и футеровку можно облегчить до тонкого шамотного пода плюс керамоволокно по стенкам. Разница в подходе к газу и электричеству разобрана подробнее в отдельном материале.

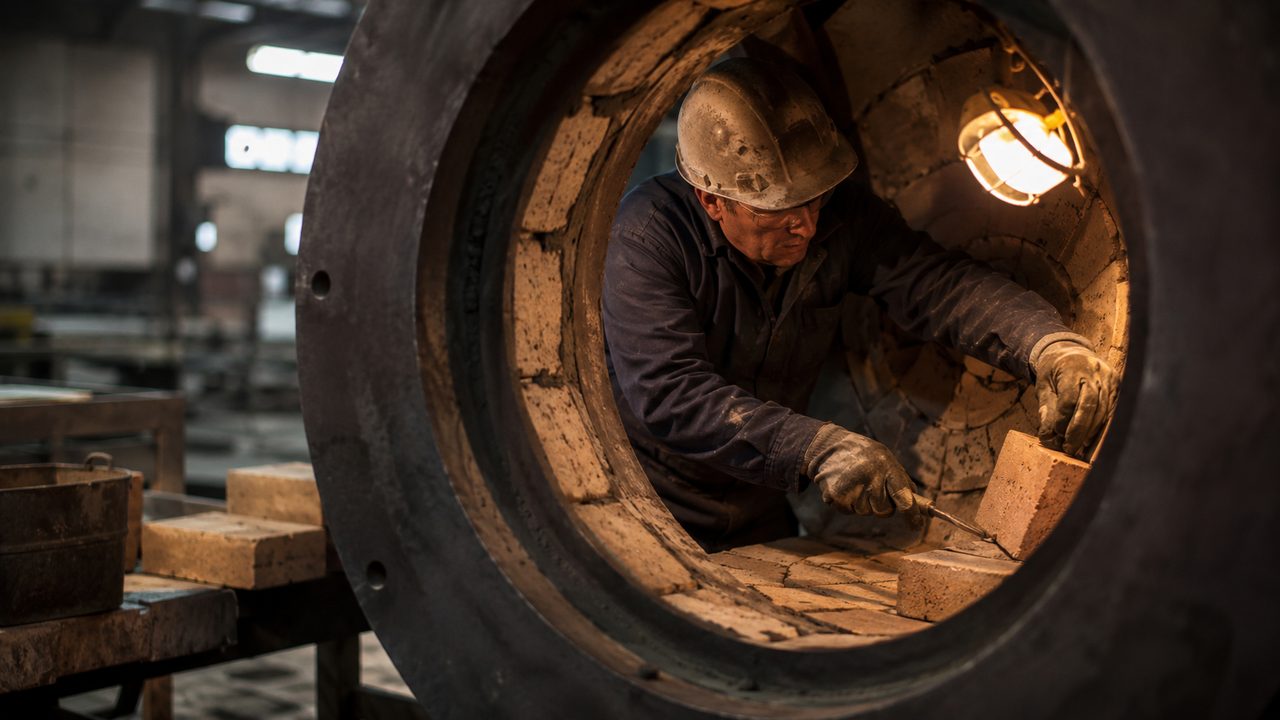

Шамотный под и экран-рассекатель под газовой горелкой высокотемпературной камеры — fig.03 — шамотный экран рассеивает факел горелки, до оснастки доходит равномерный горячий воздух

Можно ли керамоволокно ставить в газовую камеру совсем?

Можно, но только вторым слоем за шамотом, вне прямой видимости факела. В зоне пламени ставят исключительно кирпич. В холодной части стенки, куда огонь не достаёт, вата работает нормально и держит изоляцию.

Чем футеровка под пламя отличается от электрической по толщине?

Газовая требует шамота 120 мм в зоне факела против 65 мм пода у электрической, плюс компенсационные зазоры и разнос топки. Итоговая стенка газовой камеры толще и тяжелее на 30–50 % при том же рабочем режиме.

07 / сравнениеОтличие от утепления электрокамеры на 200 °C

Чтобы не переусложнять там, где хватило бы ваты, держите в голове границу между двумя задачами:

Параметр	Электро 200 °C	Высокотемп. 400 °C
Материал стенки	базальт 80–100 мм	шамот + МКРР + базальт
Толщина стенки	80–100 мм	150–230 мм
Прогрев до режима	20–40 мин	1,5–3 ч
Провал при загрузке	заметный	минимальный
Вес стенок	лёгкие	200–400 кг

Если ваша задача сводится к обычной порошковой краске на 180–200 °C, шамот не нужен вовсе, он только утяжелит камеру и растянет прогрев. Футеровка оправдана строго при рабочих температурах от 300 °C: термостойкие покрытия, выжигание оснастки, газовая или твердотопливная топка. Ставить кладку под обычную краску всё равно что топить кухню банной печью.

У меня электрокамера, но иногда нужно 300 °C. Что делать?

Не переводить всю камеру на шамот. Соберите отдельную небольшую печь на керамоволокне 80–100 мм под редкие высокотемпературные задачи, а основную камеру оставьте на базальте под штатные 180–200 °C. Универсальная камера на оба режима выходит дороже и медленнее обеих специализированных.
