Свет отключили посреди полимеризации, что делать с деталью?

Смотрите, сколько деталь простояла на температуре. Если выдержала больше 70–80 % паспортного времени — часто можно принять после проверки тестом МЭК и ногтем. Если отключение в начале и порошок только оплавился — дайте повторный полный цикл выдержки после включения питания.

Можно ли догреть порошковое покрытие после отключения электричества?

Да. Порошок термореактивный, сшивка идёт от температуры и времени. Пока плёнка не отвердилась полностью, повторный нагрев доводит реакцию до конца. После включения света дайте деталь снова на 180–200 °C и полную выдержку 10–15 минут по металлу.

Как понять, что покрытие не досшилось после сбоя питания?

Меловатый вид, низкий блеск, плёнка царапается ногтем и скалывается, слабо держится на кромках. Точный тест — растворитель МЭК (ацетон как замена): тряпкой тереть покрытие, если краска переносится на тряпку за 20–30 двойных проходов, покрытие сырое.

Не испортится ли краска от повторного запекания?

При одном добавочном цикле обычно нет. Риск появляется при большом суммарном времени на температуре: светлые цвета желтеют, глянец падает, плёнка становится хрупкой. Держите суммарную выдержку в разумных пределах и не задирайте температуру сверх паспортной.

Нужен ли ИБП или генератор для печи полимеризации?

Для печи 9–15 кВт ИБП нереален: понадобятся десятки кВт·ч аккумуляторов. Генератор такой мощности редко оправдан для гаражного объёма. Дешевле досшить деталь повторным циклом после восстановления питания.

Можно ли красить второй слой поверх недосшитого покрытия?

Нельзя наносить финиш поверх сырого слоя без разбора. Либо сначала полностью досушите нижний слой повторным циклом, либо зачистите его. Иначе получите отслаивание по границе слоёв.

Главная / Отключение электричества при полимеризации

Отключение электричества во время полимеризации: что делать

Короткий ответ

Судьба детали решается моментом отключения. Простояла на температуре больше 70–80 % паспортной выдержки — сшивка в основном прошла, часто можно принять после проверки. Свет вырубило в начале и порошок только оплавился — покрытие сырое, дайте повторный полный цикл 180–200 °C / 10–15 мин по металлу. Порошок термореактивный, добор времени обычно спасает.

Печь на 12 кВт держит режим ровно до того момента, пока в сети есть напряжение. Свет мигнул, контроллер погас, ТЭНы отключились, а деталь висит внутри с плёнкой, которая ещё не превратилась в твёрдое покрытие. Дальше всё зависит от одного: сколько минут металл успел простоять на температуре до того, как питание пропало.

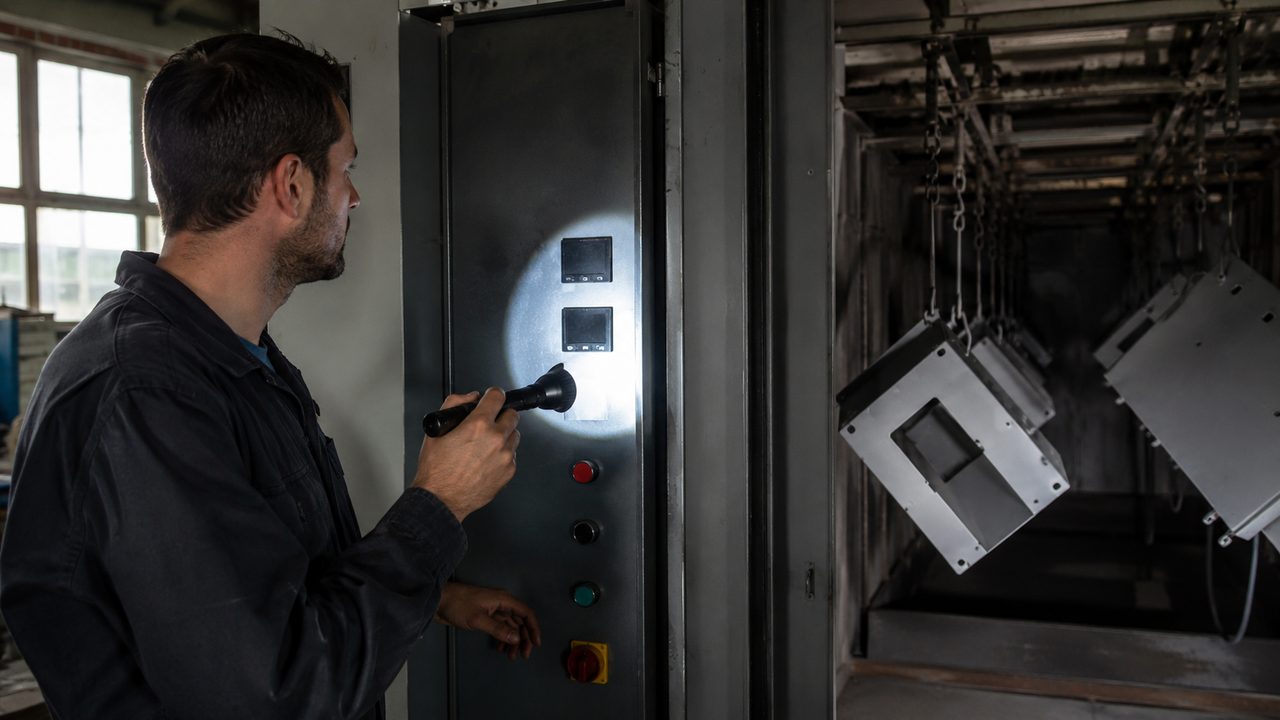

Тёмный пульт печи полимеризации при отключении электричества, деталь остывает внутри — fig.01 — питание пропало на выдержке: контроллер погас, ТЭНы стоят, деталь начинает остывать

01 / физикаПочему момент отключения важнее самого факта

Отверждение порошка — это химическая сшивка (crosslinking): термореактивная смола под нагревом соединяет молекулы в необратимую сетку. Реакция зависит от двух величин одновременно, от температуры металла и от времени при ней. Пока деталь стоит на 180–200 °C, сшивка накапливается. Отключили питание — реакция замедляется вместе с остыванием и на каком-то проценте готовности замирает.

Отсюда простое правило. Отключение в первые минуты выдержки застаёт покрытие на стадии оплавления: порошок растёкся в плёнку, но сетка почти не сшита. Отключение в самом конце выдержки застаёт покрытие почти готовым: сетка построена, не хватило пары минут добора. Один и тот же сбой даёт разный брак в зависимости от того, когда он случился.

Считать время от загрузки или от выхода металла на режим?

От момента, когда металл сам достиг уставки. Тонкий лист выходит на режим за 2–5 мин, массивная деталь — за 15–20 мин. Если свет вырубило, пока деталь ещё грелась и не дошла до 180 °C, выдержки не было вообще: порошок в лучшем случае оплавился. Подробнее в разборе температуры и времени.

02 / таблицаМомент отключения → состояние → действие

Сводка по трём сценариям. Проценты отсчитываются от паспортной выдержки, которая идёт после выхода металла на температуру, а не от загрузки в печь.

Когда отключило	Состояние покрытия	Что делать
До выхода металла на режим	порошок недооплавился или только растёкся, сетка не построена	повторный полный цикл после включения
Начало выдержки, до 40 %	сырое: мягкое, царапается, слабая адгезия	повторный полный цикл
Середина, 40–70 %	частично сшито, тесты покажут границу	догреть, дать полный цикл для запаса
Конец, более 70–80 %	сшивка в основном прошла	проверить тестами, часто можно принять

Не выдавайте деталь, не проверив

Сырое покрытие внешне может выглядеть нормально первые часы. Слабая адгезия и мягкость вылезут позже, когда деталь начнёт эксплуатироваться. Проверка занимает минуту, замена бракованной партии — дни.

03 / проверкаКак определить степень готовности прямо в цеху

Три теста от простого к точному. Делать на остывшей детали, не на горячей.

Ноготь. Провести ногтем по покрытию с нажимом. Готовая плёнка не царапается и не оставляет следа. Остался след или снялась стружка — недопёк.
Липкость и меловатость. Сырое покрытие часто липкое на ощупь, матовое там, где должно блестеть, оставляет меловой след на пальце.
Тест растворителем (МЭК, double-rub). Тряпку смочить в МЭК, в цеху часто берут ацетон, и тереть покрытие двойными проходами (туда-обратно = один проход) с нажимом. Считать проходы. Полностью сшитая плёнка держит 50+ двойных проходов без переноса цвета. Если краска переходит на тряпку или поверхность размягчается за 20–30 проходов — сшивка не завершилась.

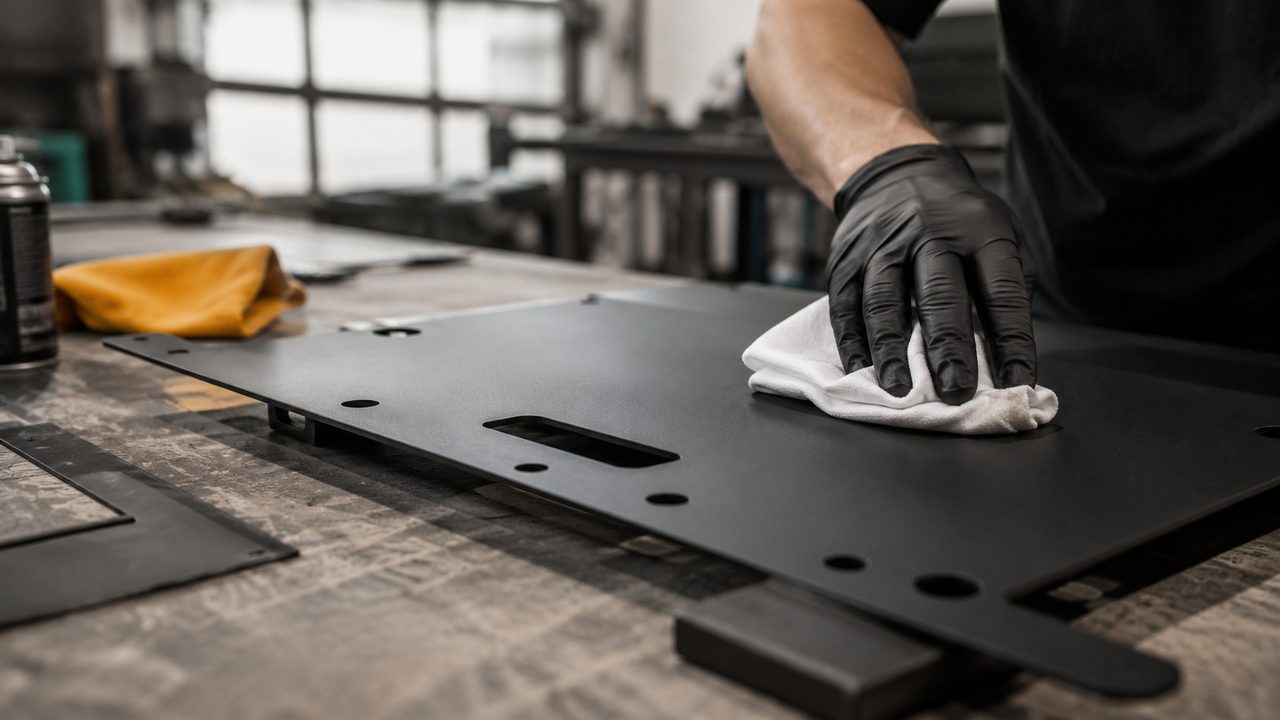

Проверка отверждения порошка тряпкой с растворителем, след краски на тряпке — fig.02 — тест МЭК: цвет переходит на тряпку за десяток проходов — покрытие сырое, нужен догрев

Ацетон вместо МЭК даёт тот же результат?

Ацетон мягче МЭК, поэтому сырое покрытие он вскроет, но границу между «почти готово» и «полностью готово» покажет менее чётко. Для грубой отбраковки в гараже ацетона хватает: если краска мажется за 10–15 проходов, деталь точно недосшита.

Тест ногтем надёжен?

Как быстрый отсев — да. Он ловит явный недопёк, но не отличает 80 % готовности от 100 %. Если ноготь не царапает, но были сомнения по времени, добейте растворителем.

04 / догревПовторный цикл: как досшить деталь

Термореактивный порошок нельзя расплавить заново после полного отверждения, но недосшитую плёнку повторный нагрев доводит до конца: реакция сшивки ещё не завершена, ей просто не хватило времени на температуре. Это и спасает деталь после сбоя питания.

Порядок после восстановления света:

Не наносить ничего сверху, работать с той же плёнкой.
Загрузить деталь обратно, вывести металл на 180–200 °C по паспорту.
Отсчитать полную выдержку заново, 10–15 мин для полиэфира по металлу, а не остаток. Полный цикл гарантирует запас сшивки.
После остывания проверить тестом МЭК.

У режима есть окно: одна и та же сшивка достигается при более низкой температуре и большем времени. Полиэфир, рассчитанный на 204 °C / 10 мин, эквивалентно отверждается при 190 °C / 15 мин или 177 °C / 20–25 мин по металлу. Если печь тяжело выходит на верх диапазона, догрейте дольше на нижней температуре, результат тот же.

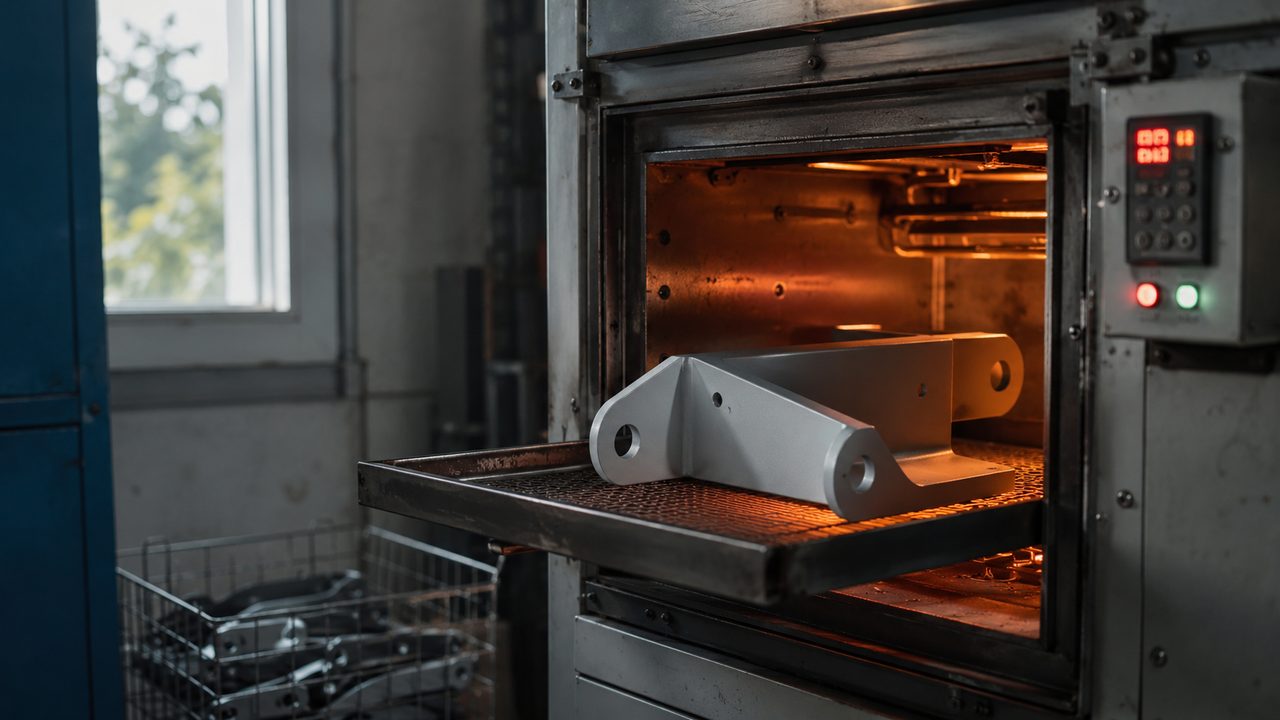

Деталь на повторном запекании после восстановления питания, контроллер снова на режиме — fig.03 — питание вернулось: деталь на повторном полном цикле, таймер запущен заново

Достаточно дать только остаток выдержки, а не полный цикл?

Теоретически да, если точно знаете, сколько минут деталь простояла до сбоя и на какой температуре она остывала. На практике эти данные размыты: после отключения металл падал по температуре неравномерно, часть сшивки в это время шла, часть нет. Полный цикл убирает угадывание. Разница в перерасходе — минуты и немного электричества.

05 / рискГде догрев переходит в перепал

Добор времени спасает, но у него есть потолок. Суммарный нагрев складывается: первый неполный заход плюс повторный полный цикл. Если общее время на температуре становится избыточным, покрытие уходит в перепал.

Признаки, что переборщили с суммарным временем:

Пожелтение белых и светлых цветов.
Падение блеска на глянце, поверхность становится «пластиковой».
Хрупкость: плёнка трескается при изгибе детали.
Цветовой дрейф на ярких оттенках и металликах.

Поэтому не задирайте температуру «чтобы быстрее» и не давайте три-четыре цикла подряд из перестраховки. Один полный повторный заход после сбоя почти всегда безопасен. Если деталь уже прошла большую часть выдержки до отключения, короткого добора хватает, второй полный цикл может увести в желтизну.

Деталь простояла почти всю выдержку, потом свет. Полный повторный цикл не пережжёт?

На светлых и глянцевых цветах может. Если тест МЭК показывает, что покрытие уже почти готово (краска не мажется, держит 40+ проходов), достаточно короткого добора 5–7 мин вместо полного цикла. Для тёмных матовых цветов запас по перепалу больше, там полный цикл переносится спокойнее.

06 / резервИБП, генератор или просто досшить

Соблазн поставить резервное питание понятен, но арифметика против него. Печь на 9–15 кВт за 15 минут выдержки потребляет несколько кВт·ч плюс пусковые токи ТЭНов. ИБП такой ёмкости — это стойка аккумуляторов на десятки тысяч рублей ради одного случая в год. Для гаражного объёма неоправданно.

Генератор на 12–15 кВт закрывает задачу, но стоит и обслуживается как отдельный агрегат, а нужен считанные разы. Дешёвый выход почти всегда один: дождаться света и досшить деталь повторным циклом. Порошок это позволяет, чего не скажешь про жидкую краску или сушку с жёстким временным окном.

А если отключения частые, каждую неделю?

Тогда считайте генератор не ради одной детали, а ради стабильности работы. Но сначала посмотрите на причину: если печь не набирает температуру и вышибает автомат, дело не в сети, а в перегрузе линии или слабой проводке. Это лечится дешевле генератора.

07 / итогПорядок действий при сбое питания

Коротко, чтобы держать под рукой:

Записать, на какой минуте выдержки пропал свет и вышел ли металл на режим.
Дождаться питания, деталь из печи не доставать без нужды.
После восстановления дать повторный полный цикл, если выдержки было меньше 70–80 %.
Если прошло больше — проверить тестами и при сомнении добить коротким догревом.
Финальная проверка тестом МЭК на остывшей детали.
Не красить второй слой поверх сырого без полной досушки нижнего.

Сырое покрытие, выданное как готовое, вернётся отслаиванием и жалобой. Полный повторный цикл стоит минут и киловатт-часов, и это несопоставимо с переделкой партии.
